Ленд Ровер Фрилендер 1. Радиатор в сборе двигателя KV6 - снятие и установка



Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

3. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

4. Модели без системы кондиционирования:Снимите фартук бампера.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

5. Модели без системы кондиционирования:Отверните 2 болта крепления радиатора гидроусилителя рулевого управления к каркасу бампера.

6. Модели без системы кондиционирования: Отверните 4 гайки и 4 болта крепления каркаса бампера и снимите каркас.

7. Модели с системой кондиционирования: Снимите конденсатор с автомобиля.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Конденсатор.

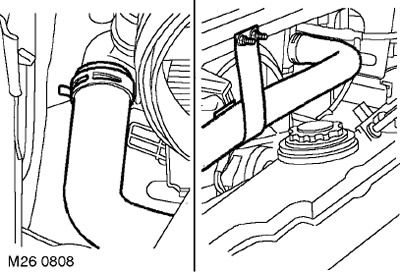

8. Ослабьте хомуты и снимите верхний и нижний шланги системы охлаждения.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

9. Ослабьте хомут и снимите с радиатора шланг расширительного бачка.

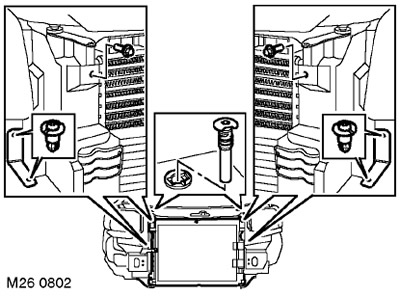

10. Если установлены: Отверните 2 болта и 4 самореза крепления правой и левой стоек радиатора и снимите стойки.

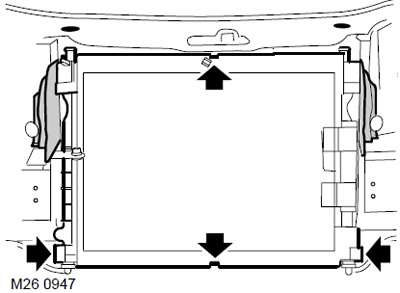

11. Выверните винты крепления радиатора в сборе из верхней поперечины рамки радиатора. Отведите верхнюю часть радиатора вперёд.

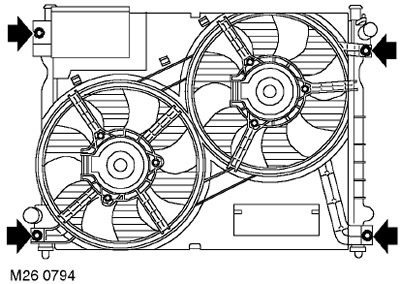

12. Отверните 4 болта крепления кожуха вентилятора к радиатору.






13. Снимите с радиатора 2 пружинных зажима.

14. Освободите радиатор от нижних опор и снимите его с автомобиля.

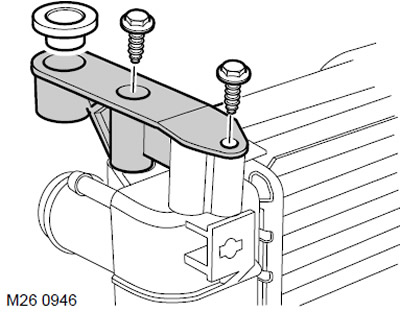

15. Отверните верхние кронштейны радиатора.

16. Снимите с радиатора 4 резиновые подушки.



Установка


1. Установите резиновые подушки на радиатор.

2. Установите верхние кронштейны радиатора.

3. Установите вентилятор в сборе с электродвигателем на радиатор, вверните винты и затяните их моментом 5 Нм.

4. Закрепите пружинными замками кожух вентилятора на радиаторе.

5. Установите радиатор так, чтобы он попал в гнёзда опор на кузове.

6. Установите верхние опоры радиатора в поперечину рамки радиатора.

7. Если установлены:Установите левую и правую стойки радиатора и закрепите их саморезами, вверните верхние болты и затяните их моментом 5 Нм.

8. Присоедините шланг к расширительному бачку и закрепите его хомутом.

9. Присоедините верхний и нижний шланги к радиатору и закрепите их хомутами.

10. Модели с системой кондиционирования: Установите конденсатор на автомобиль.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Конденсатор.

11. Модели без системы кондиционирования:Установите каркас бампера, наживите и затяните 4 гайки и болта крепления каркаса к кузову.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

12. Модели без системы кондиционирования: Установите радиатор гидроусилителя рулевого управления и затяните болты крепления моментом 8 Нм.

13. Модели без системы кондиционирования: Установите фартук бампера.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

14. Залейте в двигатель охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

15. Установите на место шумоизолирующий кожух.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

16. Присоедините "отрицательную" клемму аккумуляторной батареи.
