Ленд Ровер Фрилендер 1. Контроллер вентилятора системы охлаждения: до мая 2003 года двигателя Td4




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

3. Отверните два болта крепления радиатора охлаждения топлива к верхней поперечине рамки радиатора.

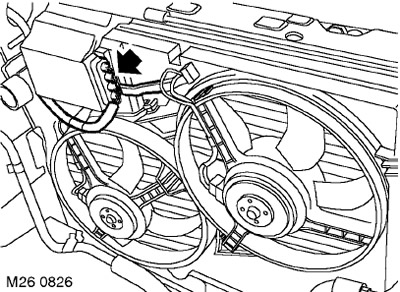

4. Отсоедините разъём от контроллера вентилятора.

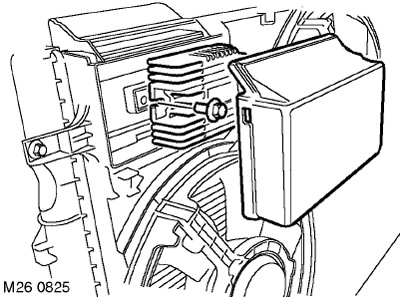

5. Снимите крышку с контроллера вентилятора системы охлаждения.

6. Отверните болт крепления контроллера и снимите контроллер.



Установка


1. Установите контроллер, вверните болт крепления и затяните его моментом 5 Нм.

2. Наденьте крышку на контроллер вентилятора.

3. Присоедините разъём к контроллеру вентилятора.

4. Установите радиатор охлаждения топлива и затяните гайки крепления моментом 10 Нм.

5. Установите на место шумоизолирующий кожух.

ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.

6. Присоедините "отрицательную" клемму к аккумуляторной батарее.















Ленд Ровер Фрилендер 1. Контроллер вентилятора системы охлаждения: после мая 2003 года двигателя Td4




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

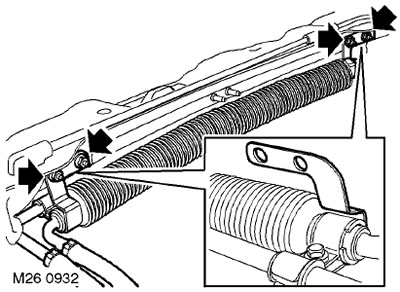

2. Отверните 4 гайки крепления радиатора охлаждения топлива к верхней поперечине рамки радиатора и осторожно сдвиньте радиатор в сторону.

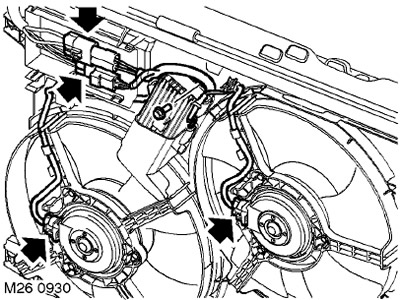

3. Отсоедините от контроллера вентилятора два электрических разъёма.

4. Освободите верхний разъём контроллера от защёлки на кожухе вентилятора.

5. Отсоедините защёлку нижнего разъёма контроллера от кожуха вентилятора и выньте защёлку из разъёма.

6. Отсоедините разъёмы от электродвигателей вентиляторов и освободите проводные жгуты от креплений на кожухе вентиляторов.

7. Выверните винт крепления контроллера.

8. Снимите контроллер с кожуха вентилятора.



Установка


1. Установите контроллер на кожух вентилятора и закрепите его винтом.

2. Присоедините разъёмы к электродвигателям вентиляторов и закрепите проводные жгуты в креплениях на кожухе вентиляторов.

3. Оденьте защёлку на нижний разъём контроллера и вставьте защёлку в кожух вентилятора.

4. Вставьте верхний разъём контроллера в защёлку на кожухе вентиляторов.

5. Присоедините разъёмы главного жгута к контроллеру вентилятора и закрепите разъёмы.

6. Установите радиатор охлаждения топлива на верхнюю поперечину рамки радиатора и затяните гайки его крепления моментом 10 Нм.

7. Присоедините "отрицательную" клемму к аккумуляторной батарее.
