Ленд Ровер Фрилендер 1. Управление двигателем Siemens







Ленд Ровер Фрилендер 1. Свечи зажигания: до мая 2003 года





Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.






3. Только для правой головки цилиндров: Освободите защёлки и отсоедините разъёмы от катушек зажигания.

4. Только для правой головки цилиндров: Отверните 6 болтов крепления катушек зажигания к клапанной крышке правой головки цилиндров и выньте катушки.






5. Только для левой головки цилиндров: Пометив положение, отсоедините провода высокого напряжения.



Установка


1. Отрегулируйте межэлектродный зазор в свечах на 1,00 мм.

2. Вверните свечи зажигания и затяните их моментом 25 Нм.

3. Только для левой головки цилиндров: Присоедините провода высокого напряжения.

4. Только для правой головки цилиндров: Установите катушки зажигания на свечи.

5. Только для правой головки цилиндров: Вверните болты крепления катушек зажигания к правой клапанной крышке и затяните их моментом 9 Нм.

6. Только для правой головки цилиндров: Присоедините разъёмы к катушкам зажигания и закрепите разъёмы фиксаторами.

7. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

8. Присоедините "отрицательную" клемму аккумуляторной батареи.











Ленд Ровер Фрилендер 1. Свечи зажигания: с мая 2003 года



Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.






3. Освободите защёлки и отсоедините разъёмы от катушек зажигания.

4. Отверните 6 болтов крепления катушек зажигания к головкам цилиндров.

5. Потяните за катушки и выньте их из головок цилиндров.

6. Пользуясь свечной головкой на 16 мм, выверните свечи зажигания из обеих головок цилиндров.



Установка


1. Проверьте и при необходимости отрегулируйте межэлектродный зазор.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - бензиновый KV6.

2. Вверните свечи зажигания и затяните их моментом 25 Нм.

3. Нанесите на нижние уплотнения катушек смазку для резины и полностью вставьте катушки в головки цилиндров.

4. Вверните болты крепления катушек зажигания и затяните их моментом 10 Нм.

5. Присоедините разъёмы к катушкам зажигания и закрепите разъёмы.

6. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

7. Присоедините "отрицательную" клемму аккумуляторной батареи.















Ленд Ровер Фрилендер 1. Катушка зажигания левой головки цилиндров: до мая 2003 года




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.






3. Отсоедините от катушки зажигания провод высокого напряжения.

4. Освободите защёлку и отсоедините разъём от катушки зажигания.

5. Отверните гайку, снимите провод "массы", отверните болт крепления катушки зажигания к левому впускному коллектору и снимите катушку.



Установка


1. Установите катушку зажигания и провод "массы" на левый впускной коллектор, наживите гайку, вверните болт и затяните их моментом 9 Нм.

2. Присоедините разъём к катушке зажигания и закрепите разъём фиксатором.

3. Присоедините ккатушкезажигания провод высокого напряжения.

4. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

5. Присоедините "отрицательную" клемму аккумуляторной батареи.





Ленд Ровер Фрилендер 1. Катушка зажигания левой головки цилиндров: после мая 2003 года




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

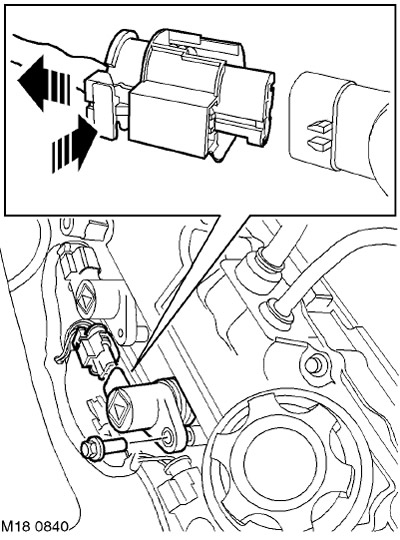

3. Выньте фиксатор разъёма катушки зажигания и отсоедините разъём от катушки.

4. Отверните болт крепления катушки зажигания к клапанной крышке.

5. Снимите катушку зажигания с клапанной крышки.



Установка


1. Смажьте нижнее уплотнение катушки смазкой для резины.

2. Установите катушку зажигания на клапанную крышку, вверните болт крепления и затяните его моментом 5 Нм.

3. Присоедините к катушке разъём и закрепите его.

4. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

5. Присоедините "отрицательную" клемму к аккумуляторной батарее.







Ленд Ровер Фрилендер 1. Катушка зажигания правой головки цилиндров: до мая 2003 года




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.






3. Освободите защёлку и отсоедините разъём от катушки зажигания.

4. Отверните 2 болта крепления катушки зажигания к правой клапанной крышке.

5. Освободите и снимите катушку зажигания со свечи зажигания.



Установка


1. Установите катушку зажигания на свечу зажигания.

2. Вверните болты крепления катушки зажигания к правой клапанной крышке и затяните их моментом 9 Нм.

3. Присоедините разъём к катушке зажигания и закрепите разъём фиксатором.

4. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

5. Присоедините "отрицательную" клемму аккумуляторной батареи.







Ленд Ровер Фрилендер 1. Катушка зажигания правой головки цилиндров: после мая 2003 года



Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.






3. Выньте фиксатор разъёма катушки зажигания и отсоедините разъём от катушки.

4. Отверните болт крепления катушки зажигания к клапанной крышке.

5. Снимите катушку зажигания с клапанной крышки.


Установка


1. Смажьте нижнее уплотнение катушки смазкой для резины.

2. Установите катушку зажигания на клапанную крышку, вверните болт крепления и затяните его моментом 5 Нм.

3. Присоедините к катушке разъём и закрепите его.

4. Установите на место шумоизолирующий кожух двигателя.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Шумоизолирующий кожух двигателя.

5. Присоедините "отрицательную" клемму к аккумуляторной батарее.
