Ленд Ровер Фрилендер 1. Блок контроля герметичности топливного бака (блок DMTL)



Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите пластиковый подкрылок правого заднего колеса.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.

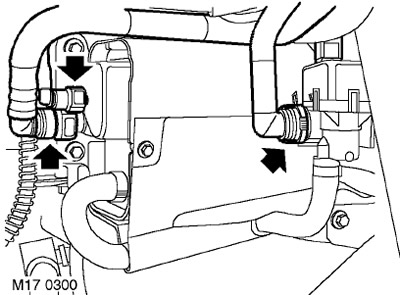

3. Отсоедините шланги от адсорбера и от датчика негерметичности топливного бака.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

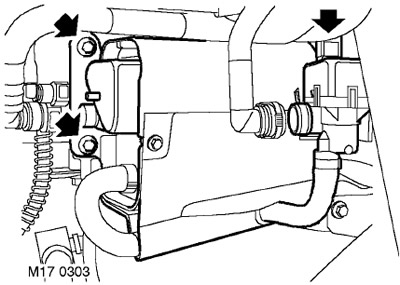

4. Отверните 2 болта крепления кронштейна адсорбера и снимите адсорбер вместе с кронштейном.

5. Отсоедините электрический разъём от датчика негерметичности и снимите адсорбер с клапаном в сборе.

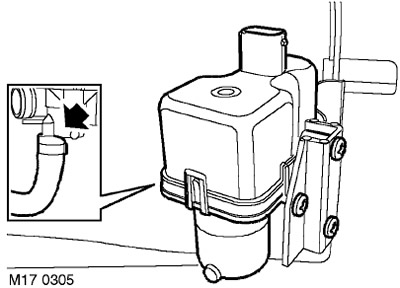

6. Ослабьте хомут и отсоедините шланг от датчика негерметичности.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

7. Отверните 3 болта крепления и снимите датчик негерметичности.



Установка


1. Установите датчик негерметичности и закрепите его болтами.

2. Присоедините шланг и закрепите его хомутом.

3. Установите кронштейн с адсорбером и присоедините электрический разъём.

4. Установите кронштейн на место, вверните болты и затяните их моментом 4 Нм.

5. Присоедините шланги к датчику негерметичности и к адсорберу.

6. Установите подкрылок.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.

7. Присоедините "отрицательную" клемму аккумуляторной батареи.
