Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
3. Снимите правое переднее колесо.

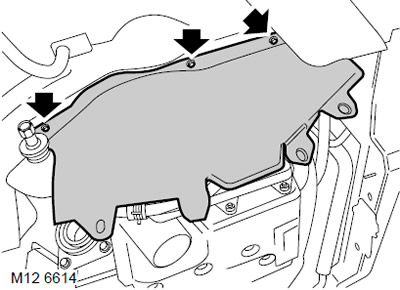

4. Отверните 3 болта крепления правой грязезащитной панели и снимите панель.
5. Установите под масляный фильтр ёмкость для сбора вытекающего масла.

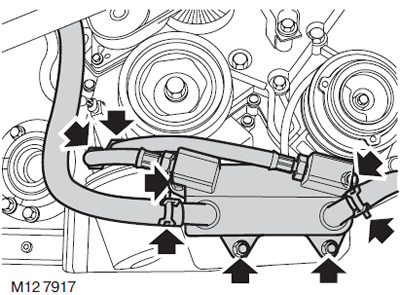

6. Ослабьте гайки крепления наконечников шлангов теплообменника к головке масляного фильтра, снимите шланги и утилизируйте 2 уплотнительных кольца.
ВНИМАНИЕ: Повреждение резьбовой бобышки ведёт к выходу из строя теплообменника. Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
7. Установите емкость для сбора вытекающей охлаждающей жидкости.
8. Ослабьте два хомута и отсоедините шланги системы охлаждения от теплообменника охлаждения моторного масла.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
9. Отверните 4 гайки крепления теплообменника охлаждения моторного масла к кронштейну и отведите теплообменник в сторону.
10. Приняв меры к тому, чтобы не повредить приливы на корпусе теплообменника, отверните гайки и выньте наконечники шлангов из теплообменника, снимите и утилизируйте 2 кольцевых уплотнения.
ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
Установка
1. Протрите наконечники шлангов теплообменника и сопрягаемые с ними поверхности.
2. Смажьте новые уплотнительные кольца чистым моторным маслом и установите их на наконечники шлангов.
3. Вставьте наконечники шлангов в корпус теплообменника и, удерживая приливы корпуса, затяните гайки моментом 26 Нм.
ВНИМАНИЕ: Чтобы не повредить компоненты, отворачивайте и заворачивайте гайки, удерживая штуцер вторым гаечным ключом.
4. Установите теплообменник на кронштейн, вверните болты и затяните их моментом 25 Нм.
5. Вставьте наконечники шлангов в головку фильтра и затяните гайки крепления моментом 26 Нм.
6. Наденьте шланги системы охлаждения на теплообменник и закрепите их хомутами.
7. Установите грязезащитную панель и закрепите её болтами.
8. Установите на место правое колесо и затяните гайки с моментом 115 Нм.
9. Заполните систему охлаждения охлаждающей жидкостью.
СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
11. Проверьте уровень масла и долейте при необходимости.
