Ленд Ровер Фрилендер 1. Прокладка левой головки цилиндров двигателя KV6




Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Слейте из двигателя охлаждающую жидкость.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

3. Снимите впускной ресивер.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Уплотнители впускного ресивера: автомобили, выпущенные до мая 2003 года.

4. Снимите прокладку левого выпускного коллектора.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка левого выпускного коллектора: кроме стран Североамериканского рынка.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) левого выпускного коллектора: страны Североамериканского рынка.

5. Снимите ремень ГРМ.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Ремень ГРМ.

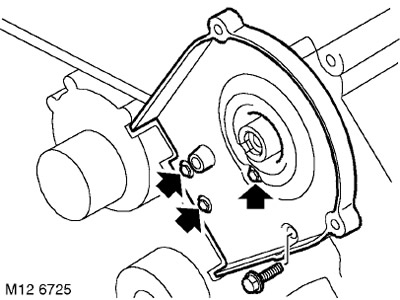

6. Отверните 4 болта крепления задней крышки переднего ремня ГРМ к левой головке цилиндров и снимите крышку.

7. Снимите прокладку клапанной крышки левой головки цилиндров.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Прокладка клапанной крышки левой головки цилиндров: до мая 2003 года.

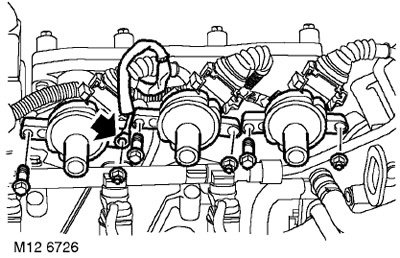

8. Отверните 3 гайки и 3 болта крепления катушек зажигания к левому впускному коллектору и отсоедините провод "массы" катушек, если он предусмотрен.

9. Снимите катушки зажигания и отведите их в сторону.

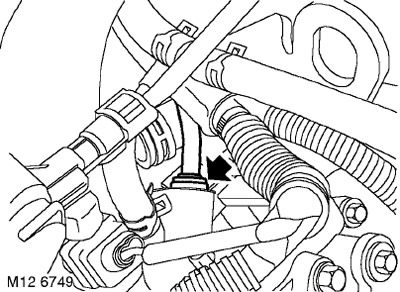

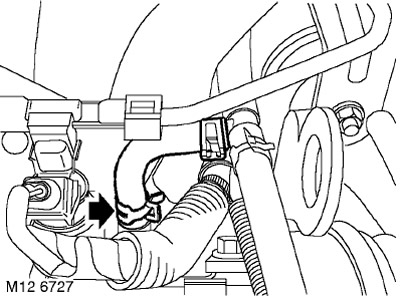

10. Ослабьте хомут, отсоедините пароотводящий шланг от впускного коллектора и отведите шланг в сторону.






11. Отожмите заплечики и выньте шланг вентиляции из левого впускного коллектора.

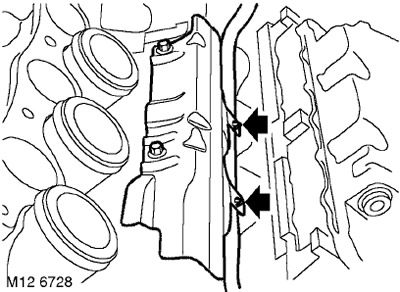

12. Отсоедините жгут форсунок правого ряда либо от защитного кожуха форсунок (если он предусмотрен) либо от приливов на топливной рампе.

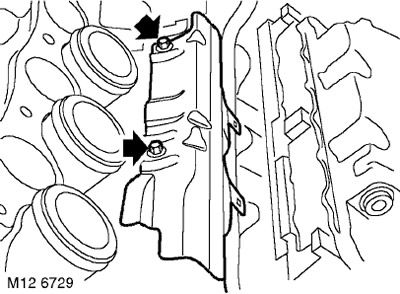

13. Отверните 2 болта крепления защитного кожуха форсунок (если предусмотрен) и топливной рампы к правому впускному коллектору и снимите кожух.

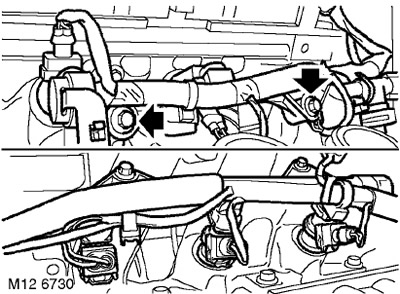

14. Отверните 2 болта крепления топливной рампы к левому впускному коллектору.

15. Освободите форсунки из коллекторов и осторожно положите рампу с форсунками в стороне.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

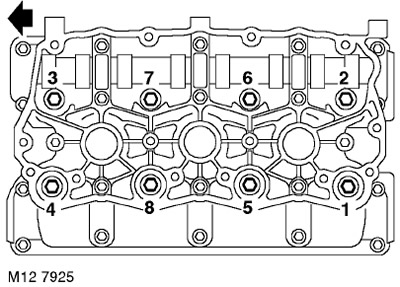

16. В указанной на рисунке последовательности ослабьте и отверните 8 болтов крепления головки цилиндров.

17. С помощью напарника снимите головку цилиндров.

ВНИМАНИЕ: Установите головку цилиндров на деревянные бруски.

18. Снимите и утилизируйте прокладку головки блока цилиндров.

Не вращайте коленчатый вал при установленной головке цилиндров (и снятом ремне ГРМ).

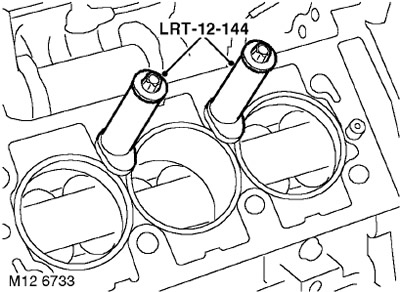

19. Установите на гильзы цилиндров крепления LRT-12-144 и притяните их болтами крепления головки цилиндров.

ВНИМАНИЕ: Основание креплений гильз цилиндров не должно выступать над зеркалом цилиндров.



Установка


1. Протрите нижнюю плоскость головки цилиндров.

ВНИМАНИЕ: Используйте специальную жидкость для очистки и пластиковый скребок.






2. Выверните болты из креплений гильз цилиндров LRT-12-144 и снимите крепления.

ВНИМАНИЕ: Не вращайте коленчатый вал.

3. Очистите верхнюю плоскость блока цилиндров и отверстия под установочные штифты.

4. Отмойте болты крепления головки цилиндров и протрите их насухо.

5. Слегка смажьте резьбовую часть и подголовники болтов чистым моторным маслом.

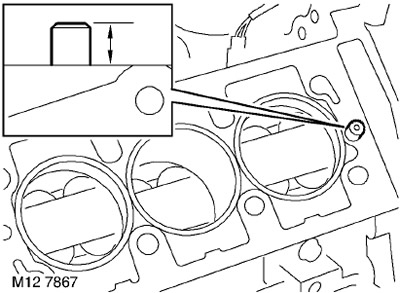

6. Проверьте, чтобы выступание штифтов над плоскостью блока было в пределах 10-11 мм. Замените штифты, если выступание не соответствует указанным выше значениям.

7. Установите на блок цилиндров новую прокладку головки цилиндров меткой 'TOP', обращённой вверх.

8. С помощью напарника поставьте головку на блок цилиндров и осторожно установите левый впускной коллектор на правый.

9. Осторожно вставьте болты крепления головки цилиндров, НЕ ОТПУСКАЙТЕ БОЛТЫ, ЧТОБЫ ОНИ ПАДАЛИ В ГНЁЗДА. Притяните болты усилием руки.

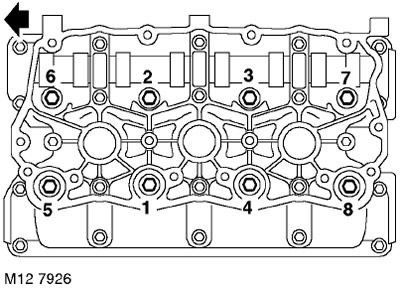

10. В указанной на рисунке последовательности затяните болты крепления головки цилиндров.

  • Этап 1: 25 Нм
  • Этап 2: в той же последовательности протяните на 25 Нм
  • Этап 3: в той же последовательности протяните на 25 Нм
  • Этап 4 - Используя угловой динамометрический ключ, доверните болты, в той же последовательности, на 180 °

11. Установите прокладку клапанной крышки левой головки цилиндров.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Прокладка клапанной крышки левой головки цилиндров: до мая 2003 года.

12. Снимите с форсунок кольцевые уплотнения и утилизируйте их.

13. Протрите форсунки и их гнёзда в топливной рампе.

14. Смажьте новые кольцевые уплотнения касторовым маслом и установите их на форсунки.

15. Установите топливную рампу в сборе и закрепите форсунки во впускных коллекторах.

16. Установите на правую топливную рампу защиту форсунок (если предусмотрена) и закрепите жгут форсунок в фиксаторах на защитном кожухе.

17. Вверните болты крепления топливной рампы к впускному коллектору и затяните их. Момент затяжки 9 Нм.

18. Установите кронштейн крепления датчика положения распредвала, вверните болт и затяните моментом 9 Нм.

19. Присоедините разъём датчика положения распредвала и закрепите его на кронштейне.

20. Присоедините к левому впускному коллектору шланг вентиляции.

21. Присоедините пароотводящий шланг системы охлаждения к впускному коллектору и закрепите его хомутом.

22. Установите катушки зажигания на левый впускной коллектор.

23. Установите провод "массы", установите болты крепления жгута к левому впускному коллектору и затяните моментом 9 Нм.

24. Установите кронштейн проводов высокого напряжения, вверните и затяните специальный болт.

25. Присоедините провода высокого напряжения к свечам зажигания и закрепите провода в кронштейне.

26. Отмойте болты крепления задней крышки ремня ГРМ и нанесите герметик STC 50552 на первые три нитки резьбы.

27. Установите заднюю крышку ремня, вверните болты и затяните их моментом 9 Нм.

28. Установите ремень ГРМ.

ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Распредвалы левой головки цилиндров, Ремень ГРМ.

29. Установите прокладку левого выпускного коллектора.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка левого выпускного коллектора: кроме стран Североамериканского рынка.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) левого выпускного коллектора: страны Североамериканского рынка.

30. Установите впускной ресивер.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Уплотнители впускного ресивера: автомобили, выпущенные до мая 2003 года.

31. Заполните систему охлаждения охлаждающей жидкостью.

СИСТЕМА ОХЛАЖДЕНИЯ: МОД. К, двигатель KV6, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

32. Проверьте уровень масла и долейте при необходимости.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр - KV6.
