Рендж Ровер 3. Главный блок информационного дисплея
Снятие
1. Снимите крышку панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя панель - панель управления.

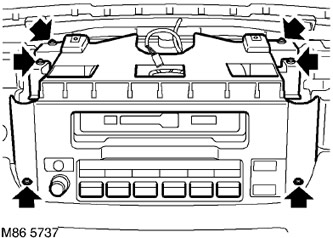

2. Отверните 6 винтов Torx крепления корпуса информационного дисплея к консоли.

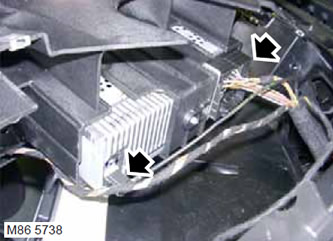

3. Освободите корпус дисплея и жгут электропроводки из консоли, отсоедините колодки и антенный провод.

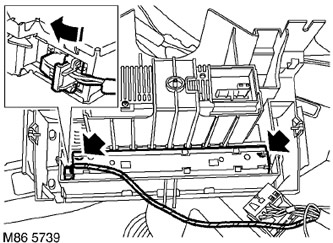

4. Ослабьте фиксаторы крепления дисплея с обратной стороны корпуса.
5. Отсоедините колодку от дисплея и снимите дисплей.
Установка
1. Присоедините колодку и установите дисплей в корпус.
2. Установите корпус дисплея на консоли, присоедините колодку, антенный провод и закрепите жгут электропроводки.
3. Установите и затяните винты крепления корпуса дисплея к консоли.
4. Установите крышку панели управления.
