Рендж Ровер 3. Снятие и установка усилителя
Снятие
1. Снимите лючок, расположенный в багажнике с левой стороны.
2. Снимите крышку ящика, расположенного в багажнике с левой стороны.
3. Поднимите и зафиксируйте крышку запасного колеса.
4. Отверните болты с внутренней шестигранной головкой, предназначенные для крепления колец фиксации багажа.

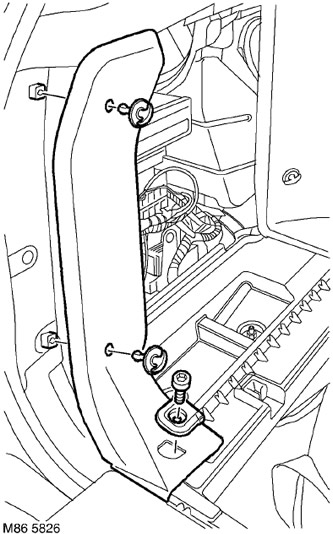

5. Отверните 2 винтовые стяжки крепления левой задней панели багажного отделения.
6. Осторожно освободите и снимите панель.
7. Отверните нижнюю винтовую стяжку крепления передней панели багажного отделения.
8. Снимите заклёпку крепления левой панели багажного отделения к ящику.

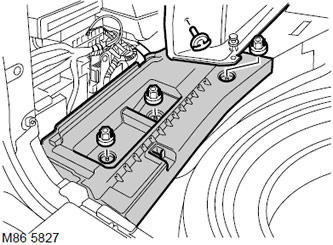

9. Отверните 3 гайки крепления ящика, осторожно освободите и снимите ящик.

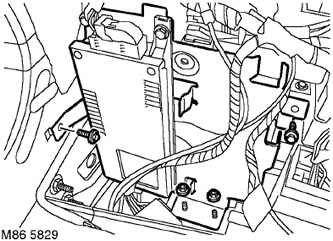

10. Отверните 2 гайки и 2 болта крепления кронштейна.
11. Приподнимите кронштейн крепления в сборе для облегчения доступа и отсоедините 3 колодки от усилителя.

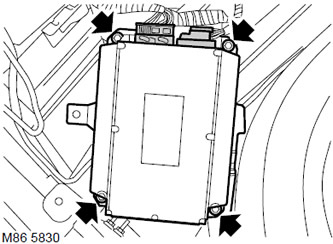

12. Отверните 4 болта крепления усилителя и снимите усилитель.
Установка
1. Установите усилитель и затяните болты крепления моментом 6 Н·м.
2. Присоедините колодки к усилителю.
3. Установите усилитель в кронштейн крепления, убедитесь в том, что жгут проводов проложен свободно и затяните болты и гайки моментом 6 Н·м.
4. Установите ящик для хранения различных предметов и закрепите его гайками.
5. Установите заклёпку крепления левой панели багажного отделения к ящику.
6. Установите нижнюю винтовую стяжку крепления передней панели багажного отделения.
7. Установите заднюю левую панель, совместите с уплотнителем двери багажного отделения и установите винтовые стяжки.
8. Установите кольца фиксации груза и затяните болты с внутренней шестигранной головкой моментом 25 Н·м.
9. Опустите и закрепите крышку запасного колеса.
10. Установите крышку ящика.
11. Установите лючок на место.
