Рендж Ровер 3. Снятие и установка фары в сборе
ПРЕДУПРЕЖДЕНИЕ: при обслуживании автомобилей с ксеноновыми фарами должны быть соблюдены следующие меры предосторожности. Невыполнение указанных мер может привести к воздействию ультрафиолетовых лучей, серьёзным поражениям электрическим током, возгораниям и риску взрыва.
Снятие 1. Правая фара на моделях с двигателем V8: Снимите воздухоочиститель. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Корпус воздухоочистителя. 2. Снимите передний комбинированный фонарь габаритного огня и указателя поворота. ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Передний комбинированный фонарь - габаритный огонь и указатель поворота. 3. Не повредите бампер. ПРЕДОСТЕРЕЖЕНИЕ: Необходимо всегда следить за тем, чтобы не повредить лакокрасочное покрытие перед снятием/установкой панелей или бамперов. 4. Снимите рычаг стеклоочистителя фары. СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг очистителя фар головного света.

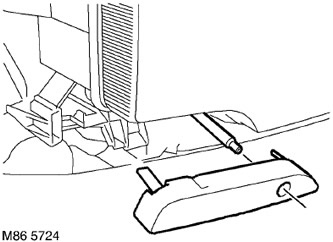

5. Снимите щиток приводного вала очистителя фары. 6. Снимите переднюю облицовку радиатора. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.

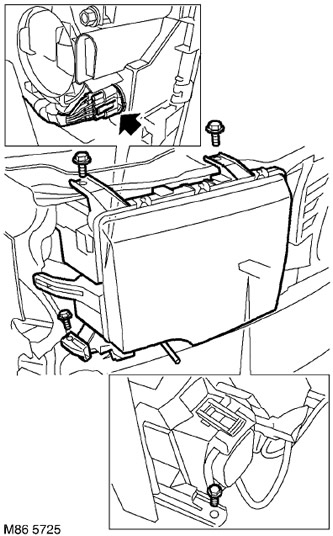

7. Отверните 4 болта крепления фары. 8. Сдвиньте фару вперёд, отсоедините колодку и снимите фару. Установка 1. Установите фару и присоедините колодку. 2. Установите фару в нижнее крепление, установите болты и затяните их с моментом 6 Н·м. 3. Установите на место переднюю облицовку радиатора. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора. 4. Установите на место щиток приводного вала очистителя фары. 5. Установите рычаг стеклоочистителя фары. СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг очистителя фар головного света. 6. Установите передний комбинированный фонарь габаритного огня и указателя поворота. ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Передний комбинированный фонарь - габаритный огонь и указатель поворота. 7. Проверьте регулировку света фар и, при необходимости, отрегулируйте фары. ОСВЕЩЕНИЕ, РЕГУЛИРОВКИ, Фара - регулировка световых пучков. 8. Правая фара на моделях с двигателем V8: Установите воздухоочиститель.
