Рендж Ровер 3. Снятие и установка испарителя
Демонтаж
1. Снимите блок отопителя, вентилятора и кондиционера в сборе (HEVAC).
2. Переверните блок HEVAC вверх ногами.

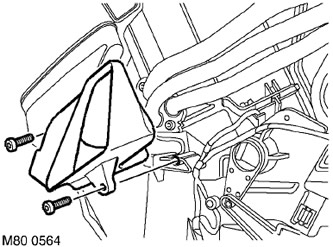

3. Выверните 2 винта типа Torx, крепящих левое колено воздуховода к блоку HЕVAC. Снимите колено воздуховода.
4. Выверните 4 винта типа Torx и снимите пружинный фиксатор с правого колена воздуховода отопителя. Снимите колено воздуховода.

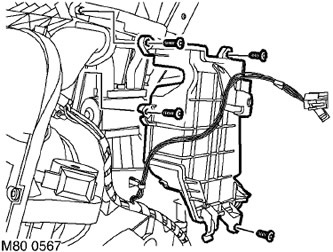

5. Отсоедините колодку от разъема датчика испарителя, освободите кабель и снимите датчик испарителя.
6. Отсоедините колодку разъема и снимите электродвигатель вентилятора, подающего воздух в заднюю часть салона.

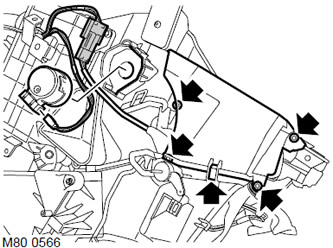

7. Выверните 4 винта типа Torx, крепящих крышку блока TXV и переместите ее в сторону.

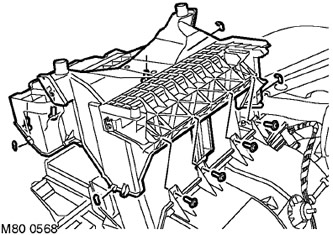

8. Выверните 7 винтов типа Torx и снимите 3 пружинных фиксатора с нижней смотровой панели блока HEVAC.
9. Освободите два фиксатора и снимите смотровую панель.

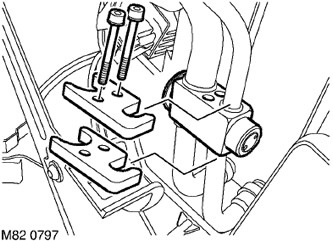

10. Выверните 2 винта типа Allen, крепящие трубопроводы кондиционера к блоку TXV, освободите фиксаторы, отсоедините трубы, снимите и выбросьте уплотнительные кольца.
11. Снимите блок TXV.
12. Снимите испаритель в сборе.
Сборка
1. Очистите поверхности сопряжения и места установки уплотнений испарителя, блока TXV и трубопроводов кондиционера.
2. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы испарителя.
3. Установите на место испаритель в сборе.
4. Установите блок TXV на трубопроводы кондиционера, установите фиксаторы, заверните винты крепления и затяните их с моментом 6 Н·м.
5. Установите и закрепите смотровую панель.
6. Установите и закрепите крышку блока TXV.
7. Установите электродвигатель на блок отопителя, подсоедините колодку разъема.
8. Осторожно установите датчик испарителя и закрепите втулку.
9. Присоедините колодку разъема к датчику и закрепите кабель.
10. Установите правое колено воздуховода обогревателя на блок HEVAC и закрепите его фиксатором и винтами.
11. Установите левое колено воздуховода отопителя на блок HEVAC и закрепите его винтами.
12. Установите блок HEVAC в панели управления.
