Рендж Ровер 3. Узел управления отопителем, вентиляцией и кондиционером

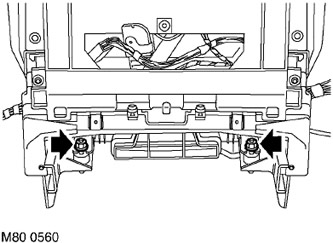

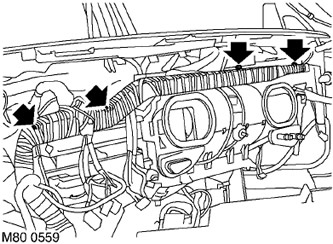

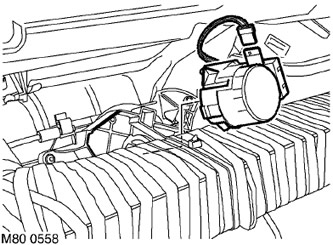

Демонтаж1. Снимите перчаточный ящик в сборе. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик. Демонтаж перчаточного ящика необходим для получения доступа к винтам крепления жгута кабелей панели управления. 2. Снимите кожух панели управления. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - снятие для доступа к месту ремонта и установка на место. 3. Отсоедините колодку разъема и снимите шаговый электродвигатель, управляющий распределением воздуха. 4. Выверните винты типа Torx и гайки из задней части желоба для жгута кабелей панели управления. Освободите фиксаторы, для того чтобы можно было сдвинуть жгут кабелей и облегчить доступ. Не перерезайте хомуты крепления жгута к полке. 5. Снимите 2 гайки крепления блока HEVAC к кронштейну панели управления. 6. Запомните, как проложен жгут проводов HEVAC, прежде чем снимать узел. 7. С помощью помощника выньте узел HEVAC из панели управления. Сборка1. Расположите блок HEVAC в панели управления. 2. В случае загрязнения очистите жгут кабелей и тяги HEVAC от грязи. 3. Установите и затяните гайки крепления блока HEVAC к панели управления. 4. Расположите желоб жгута кабелей и прикрепите его к кронштейну панели управления. 5. Установите шаговый электродвигатель на блок управления отопителем, подсоедините колодку разъема. 6. Установите на место кожух панели управления. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - снятие для доступа к месту ремонта и установка на место. 7. Установите перчаточный ящик в сборе.
