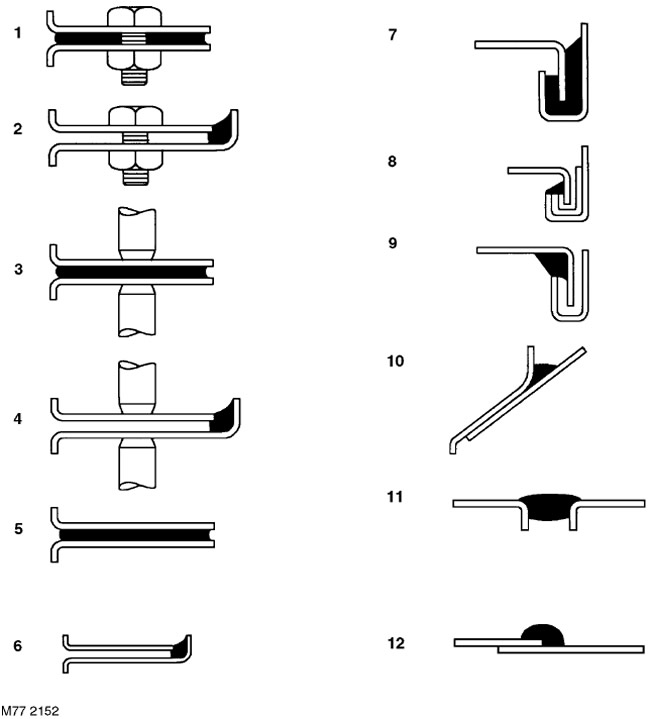

Рендж Ровер 3. Виды герметичных соединений









1. Между панелями - соединение на болтах
2. Между кромками панелей - соединение на болтах
3. Между панелями - соединение точечной сваркой
4. Между кромками панелей - соединение точечной сваркой
5. Между панелями - соединение на клею
6. Между кромками панелей - соединение на клею
7. Соединение в замок - тип (а)
8. Соединение в замок - тип (b)
9. Соединение в замок - тип (с)
10. Зазоры между панелями - тип (а)
11. Зазоры между панелями - тип (b)
12. Соединение внакладку

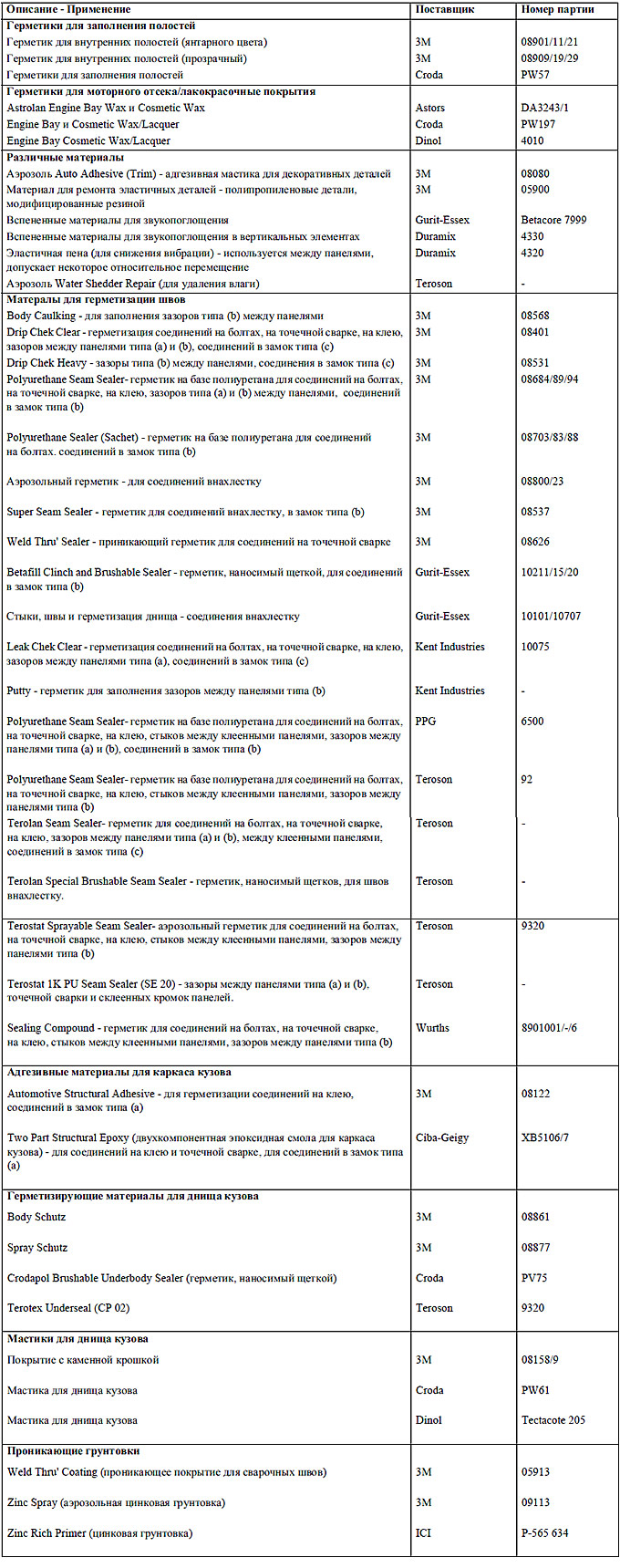

Рендж Ровер 3. Герметизирующие материалы кузова















Рендж Ровер 3. Оборудование для нанесения герметиков и грунтов







Подходящее оборудование для нанесения герметиков и грунтов можно приобрести у следующих изготовителей и поставщиков:



Automotive Trades Group
3M UK Plc
3M House
PO Box 1
Market Place
Bracknell
Berks
RG12 1JU ( (01344) 858611



Cooper Pegler


Burgess Hill
Sussex
RH15 9LA
((014 446) 42526


SATA Spray Equipment


Minden Industrial Ltd.
16 Greyfriars Road
Moreton Hall
Bury St. Edmunds
Suffolk
IP32 7DX
((01284) 760791



3M Body Schutz Pistol Spraygun 08996 (пистолет для распыления)


Пистолет для распыления, выполненный из обработанного легкого сплава, предназначен для работы с навинчивающимися бачками 3М Body Schutz.



3M Pneumatic Cartridge Gun 08012


Пневматический пистолет для работы с материалами в картриджах 3М. Позволяет легко получить ровный валик материала. Снабжен клапаном для дополнительного регулирования подачи.



3M Pneumatic Applicator Guns 08006/7


Пневматический пистолет для нанесения материалов, содержащихся в пакетах ЗМ (номер детали 08006 предназначен для работы с пакетами 200 мл и 310 мл, а номер детали 08007 предназначен для работы с пакетами любого объема, включая 600 мл).

Также можно приобрести: Heavy Duty Manual Gun 08013.



3M Applicator Gun 08190


Предназначенный для нанесения адгезионной мастики для каркаса кузова 3M Structural Adhesive 08120.



3M Inner Cavity Wax Applicator Gun 08997


Этот пистолет может работать с канистрами емкостью 1 л и снабжен гибкой трубкой длиной 750 мм Это рекомендованное оборудование можно приобрести у любого агента 3М.



Cooper Pegler Falcon Junior Pneumatic Gun (Airless)


Этот пневматический пистолет предназначен для нанесение проникающего герметика и оснащен 5-литровым контейнером со встроенным ручным насосом. Он является эффективным средством нанесения герметика, не требующим компрессора или другого дополнительного оборудования.

Набор насадок, приспособлений, шлангов различной длины и наличие клапана включения со встроенным фильтром делает его универсальным оборудованием. Он может также использоваться при общем техническом обслуживании, нанесении различных мастик и для покраски. Он может также применяться для нанесения густых материалов. Все детали полностью заменяемы. Можно заказать широкий ряд различных сопел.



SATA Schutz Gun Model UBE


Пистолет SATA Schutz Gun рекомендуется для повторного нанесения мастики на днище кузова и поставляется с специализированными 1-литровыми одноразовыми контейнерами. Присоединение контейнеров на резьбе (резьбовая втулка находится на пистолете) является стандартной для большинства контейнеров типа Schutz.

Подробное руководство по эксплуатации поставляется вместе с оборудованием.



Оборудование SATA HKD1 для нанесения защитного воска


Это оборудование предназначено для повторной обработки полостей кузова. Комплект SATA HKD1 включает в себя высококачественный пневматичяеский пистолет из штампованной стали с 1-литровым бачком, рассчитанным на высокое давление, гибким найлоновым шлангом с наконечником, прямым стальным наконечником длиной 1100 мм и наконечником с загнутым концом. Быстросъемный разъем, являющийся стандартным оборудованием, позволяет легко заменять наконечники. Каждый наконечник оснащен выточенным соплом со своими особыми характеристиками распыливания, что позволяет подобрать наконечник в соответствии с обрабатываемой полостью кузова.
