Рендж Ровер 3. Щит внутренней панели колесной арки
Эта панель заменяется в сборе с наружной панелью колесной арки.
Демонтаж
1. Отсоедините "отрицательную" клемму от аккумуляторной батареи.
2. Отсоедините генератор.
3. Снимите наружную панель колесной арки.
Ремонтные работы

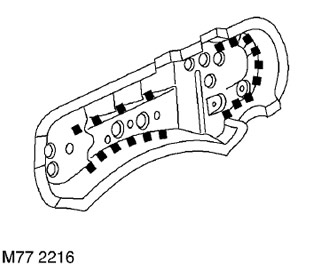

1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Сборка
1. Установите наружную панель колесной арки.
2. Присоедините генератор.
3. Присоедините "отрицательную" клемму к аккумуляторной батарее.
Рендж Ровер 3. Внутренняя панель колесной арки в сборе
Внутренняя панель колесной арки в сборе заменяется вместе с удлинителем колесной арки, наружной панелью колесной арки и щитом внутренней панели колесной арки.
Демонтаж
1. Отсоедините "отрицательную" клемму от аккумуляторной батареи.
2. Отсоедините генератор.
3. Снимите наружную панель колесной арки.
4. Снимите щит нижней защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
5. Снимите передний бампер в сборе.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
6. Снимите балку переднего бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
7. Снимите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
8. Левая сторона: Снимите расширительный бачок радиатора.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
9. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
ПРИМЕЧАНИЕ: Ресивер -влагоотделитель следует заменить, если имеет место следующее: В системе кондиционера имеется грязь (произошло заедание компрессора). Нарушена герметичность системы, и хладагент попадает в атмосферу. В результате ремонта система кондиционера оставалась открытой более 24 часов.
10. Снимите магистрали кондиционера с лонжерона.
11. Правая сторона: Снимите охладитель автоматической трансмиссии.
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - GM 5L40-E, РЕМОНТНЫЕ РАБОТЫ, Охладитель автоматической трансмиссии.
12. Для автомобилей с дизельным двигателем: Ослабьте крепления и снимите трубопроводы интеркулера.
13. Для автомобилей с дизельным двигателем: Снимите дизельный обогреватель в сборе.
14. Для автомобилей с дизельным двигателем: Снимите топливный насос дизельного обогревателя.
15. Снимите короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
16. Снимите нижнюю накладку ветрового стекла.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка - ветровое стекло.
17. Снимите вакуумный усилитель.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Пневматический усилитель в сборе.
18. Снимите дренажную трубку короба воздухозаборника.
19. Снимите педаль акселератора.
20. Снимите переднее крыло.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Переднее крыло.
21. Снимите подкрылок передней колесной арки.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок -передняя колесная арка.
22. Снимите трубопроводы гидроусилителя, чтобы получить доступ к лонжерону.
23. Левая сторона: Снимите бачок омывателя ветрового стекла.
24. Снимите генератор.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6.
25. Снимите регулятор давления системы ABS.
26. Снимите топливные магистрали с лонжерона.
27. Левая сторона: Снимите топливный фильтр.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, РЕМОНТНЫЕ РАБОТЫ, Топливный фильтр.
28. Левая сторона: Снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
29. Снимите стойку пневматической подвески в сборе.
ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Узел пневматического упругого элемента.
30. Правая сторона: Снимите ресивер пневматической подвески.
18. Установите на место трубопроводы гидроусилителя.
19. Установите педаль акселератора.
20. Установите дренажную трубку короба воздухозаборника.
21. Установите нижнюю накладку ветрового стекла.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка ветровое стекло.
22. Для автомобилей с дизельным двигателем: Установите на место дизельный обогреватель в сборе.
23. Для автомобилей с дизельным двигателем: Установите топливный насос дизельного обогревателя.
24. Для автомобилей с дизельным двигателем: Присоедините и закрепите трубопроводы интеркулера.
25. Правая сторона: Установите на место охладитель автоматической трансмиссии.
26. Закрепите магистрали кондиционера на лонжероне.
27. Заполните систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
28. Левая сторона: Установите на место расширительный бачок радиатора системы охлаждения.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
29. Установите на место короб воздухозаборника.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
30. Левая сторона: Установите бачок омывателя ветрового стекла.
31. Установите радиатор.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор.
32. Установите на место балку переднего бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
33. Установите на место передний бампер в сборе.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе.
34. Установите на место нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
35. Присоедините генератор.
36. Присоедините "отрицательную" клемму к аккумуляторной батарее.
