Рендж Ровер 3. Защита радиатора (замена)
Демонтаж
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите панель крепления фары.
РЕМОНТНЫЕ РАБОТЫ, Панель крепления фар.
3. Снимите правую панель крепления фары.
4. Снимите гайку крепления кронштейна шланга гидроусилителя рулевого управления к защите радиатора и отведите шланг в сторону.

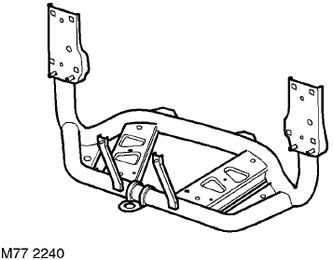

5. Выверните 2 винта крепления защиты радиатора к переднему подрамнику и с помощью помощника снимите защиту радиатора.
ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа.
6. Только для автомобилей с двигателем V8: Освободите фиксаторы, крепящие патрубок охлаждения переднего моста к защите радиатора, и снимите патрубок.
7. Снимите 5 фиксаторов крепления экрана интеркулера к защите радиатора. Снимите экран.
Ремонтные работы
1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Сборка
1. Установите экран интеркулера и закрепите его фиксаторами.
2. С помощью помощника установите защиту радиатора, заверните винты и затяните их с моментом 105 Н·м.
3. Закрепите кронштейн шланга гидроусилителя и затяните гайку с моментом 10 Н·м.
4. Установите правую панель крепления фары.
5. Установите левую панель крепления фары.
РЕМОНТНЫЕ РАБОТЫ, Панель крепления фар.
6. Присоедините отрицательную клемму к аккумуляторной батарее.
