Рендж Ровер 3. Обивка спинки заднего сиденья (правая сторона)









Демонтаж


1. Снимите накладку основания сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Панель основания заднего сиденья.

2. Демонтируйте механизм складывания сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.

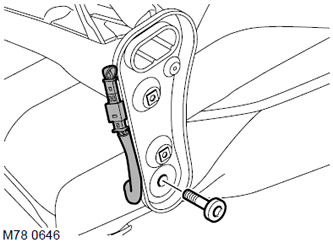

3. Выверните винт Torx, соединяющий рамы спинки и подушки сиденья. Отделите рамы друг от друга.

4. Отсоедините колодку от разъема системы обогрева сиденья.

5. Снимите заднюю накладку спинки.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка спинки заднего сиденья.

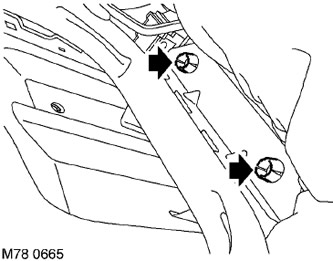

6. Снимите накладки, крепящие обивку подушки к бокам и основанию рамы.






7. Осторожно освободите 4 фиксатора крепления накладки фиксирующей кнопки сиденья и снимите накладку.






8. Снимите обивку и подушку спинки, чтобы получить доступ к направляющим подголовника.

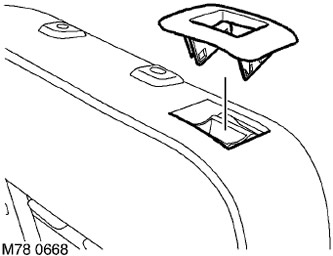

9. Освободите 3 фиксатора крепления направляющих подголовника к раме сиденья и снимите направляющие.

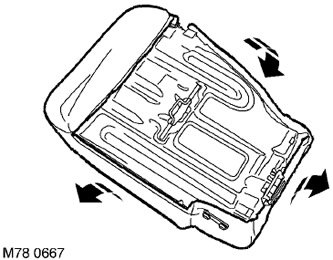

10. Снимите обивку с подушкой с рамы.

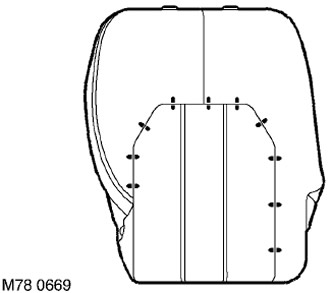

11. Освободите 16 колец крепления обивки к подушке и снимите обивку.



Сборка


1. Установите обивку на подушку и закрепите ее 15 кольцами.

2. Установите и закрепите направляющие подголовника в спинке сиденья.

3. Установите и зафиксируйте накладку фиксирующей кнопки сиденья.

4. Закрепите накладки крепления обивки подушки к боковой части и основанию рамы.

5. Установите заднюю накладку спинки.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка спинки заднего сиденья.

6. Совместите раму спинки и раму подушки сиденья, заверните с левой стороны винт Torx и затяните его с моментом 25 Н·м.

7. Присоедините колодку разъема устройства подогрева сиденья.

8. Установите механизм складывания сиденья.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Шарнир заднего бокового сиденья.

9. Установите накладку основания сиденья.
