Рендж Ровер 3. Обивка спинки переднего сиденья







Демонтаж


1. Снимите сиденье в сборе.

СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

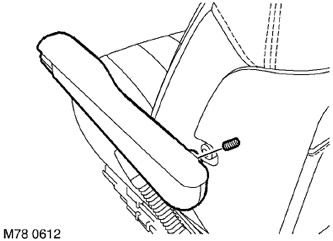

2. Выверните винт Allen крепления подлокотника.

3. Снимите подлокотник с выступа шарнира.






4. Снимите подголовник.

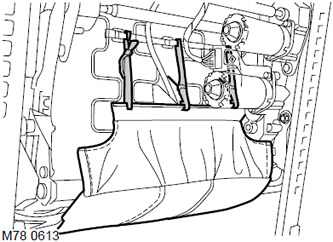

5. Освободите под сиденьем 3 лямки-натяжителя панели спинки сиденья.






6. Освободите скобки крепления обивки спинки к нижней части панели спинки.






7. Освободите края обивки с обеих сторон панели спинки сиденья.

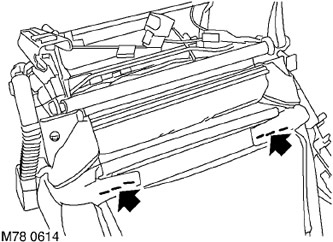

8. Снимите 2 штифта крепления нижней части панели спинки.

9. Отделите панель спинки от сиденья.

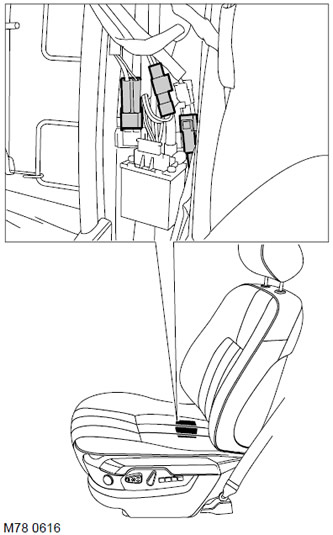

10. Отсоедините колодку кабеля поясничного упора от насоса и золотника.

11. Отсоедините колодку разъема от кабеля подогревателя сиденья.

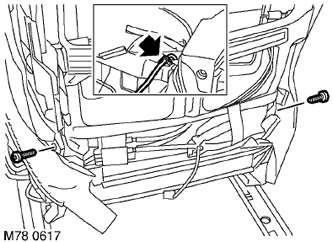

12. Освободите кабели от фиксатора и пропустите их через обивку спинки.

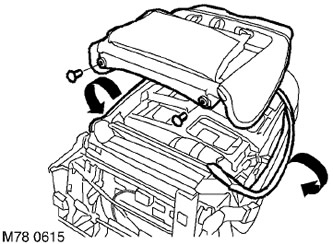

13. Выверните 2 винта Torx и снимите раму спинки с рамы сиденья.






14. Поднимите передний край обивки спинки, чтобы получить доступ к направляющим подголовника.

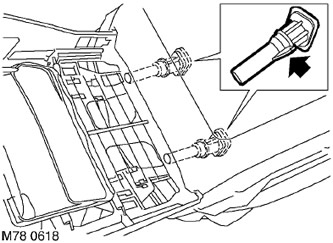

15. Освободите защелки подголовника и снимите направляющие подголовника.






16. Снимите обивку спинки и подушку с рамы спинки сиденья.

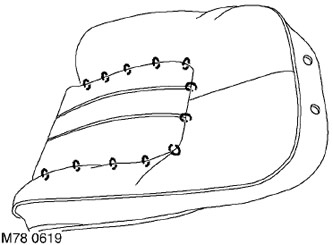

17. Снимите и выбросьте 12 колец крепления обивки и снимите обивку с подушки.



Сборка


1. Установите обивку на подушку и закрепите ее кольцами.

2. Натяните обивку спинки на раму и закрепите.

3. Установите и закрепите направляющие подголовника в раме спинки.

4. Совместите раму спинки с рамой сиденья, заверните винты Torx и затяните их с моментом 25 Н·м.

5. Протяните кабель поясничного упора через обивку и закрепите к раме сиденья.

6. Присоедините колодку к разъему подогревателя сиденья.

7. Присоедините колодки кабеля поясничного упора к насосу и золотнику.

8. Установите панель спинки на собранное сиденье и установите штифты крепления нижней части панели спинки.

9. Закрепите оба края обивки подушки сиденья к панели спинки.

10. Закрепите нижнюю часть обивки скобками к панели спинки.

11. Прикрепите натяжные лямки панели спинки к фиксаторам в нижней части сиденья.

12. Установите подлокотник на шарнир и затяните винт Allen с моментом 25 Н·м.

13. Установите сиденье в автомобиль.
