Рендж Ровер 3. Электродвигатель подголовника по высоте (переднее сиденье)
Демонтаж
1. Снимите сиденье в сборе.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Переднее сиденье.

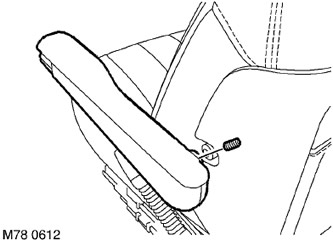

2. Выверните винт Allen крепления подлокотника.
3. Снимите подлокотник с выступа шарнира.

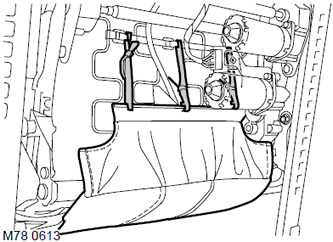

4. Освободите под сиденьем 3 лямки-натяжителя панели спинки сиденья.
5. Освободите скобки крепления обивки спинки к нижней части панели спинки.

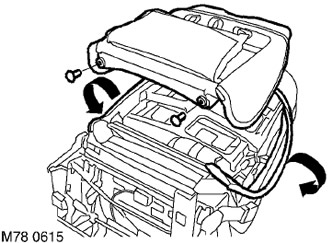

6. Снимите 2 штифта крепления нижней части панели спинки.
7. Освободите края обивки с обеих сторон панели спинки сиденья.
8. Отделите панель спинки от сиденья.

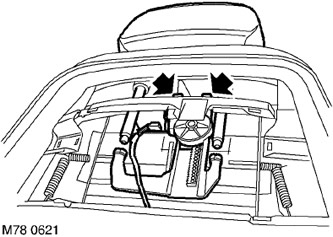

9. Освободите подголовник от узла электропривода и снимите подголовник с сиденья.
10. Отсоедините колодку от разъема электродвигателя регулировки высоты подголовника.
11. Освободите электродвигатель в сборе от фиксаторов и снимите его с рамы сиденья.
Сборка
1. Установите электродвигатель в сборе на раму спинки сиденья и закрепите его в фиксаторах.
2. Присоедините колодку к разъему электродвигателя вертикального перемещения подголовника.
3. Установите подголовник на сиденье и соедините его с узлом электропривода.
4. Установите панель спинки на собранное сиденье и установите штифты крепления нижней части панели спинки.
5. Закрепите оба края обивки подушки сиденья к панели спинки.
6. Закрепите нижнюю часть обивки скобками к панели спинки.
7. Прикрепите натяжные лямки панели спинки к фиксаторам в нижней части сиденья.
8. Установите подлокотник на шарнир и затяните винт Allen с моментом 25 Н·м.
9. Установите сиденье в сборе в автомобиль.
