Рендж Ровер 3. Задняя потолочная консоль
Демонтаж

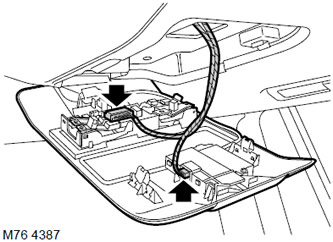

1. Осторожно отделите заднюю консоль от панели потолка.
2. Отсоедините колодку от плафона освещения салона.
3. Отсоедините колодку от ультразвукового датчика системы охранной сигнализации и снимите консоль в сборе.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
4. Осторожно освободите и снимите ультразвуковой датчик и модуль.
5. Снимите плафон освещения с консоли.
Сборка
1. Установите плафон в консоль.
2. Установите модуль объёмного контроля и датчик в консоль.
3. Удерживая консоль присоедините колодки проводов.
4. Установите заднюю консоль на панель потолка.
Рендж Ровер 3. Накладка селектора автоматической коробки передач
Демонтаж
1. Поверните ключ зажигания в положение II, нажмите на педаль тормоза, переведите селектор в положение "D" и выключите зажигание.

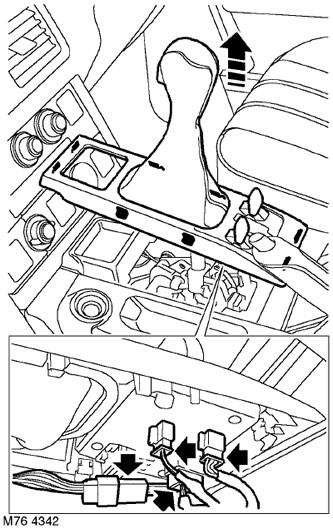

2. Освободите фиксаторы и отделите накладку рычага селектора от
центральной консоли.
3. Осторожно отсоедините 4 колодки разъемов от панели селектора.
4. Снимите накладку селектора вместе с рычагом селектора, резко потянув
вверх.
5. Освободите фиксаторы крепления чехла рычага селектора к накладке
центральной консоли, снимите рукоятку вместе с чехлом.
Сборка
1. Расположите накладку, присоедините колодки разъемов, закрепите накладку к центральной консоли.
2. Установите рукоятку на рычаг селектора.
3. Совместите чехол рычага селектора с центральной консолью и закрепите его фиксаторами.
4. Поверните ключ зажигания в положение II, переведите рычаг селектора в положение "Р" и выключите зажигание.
Рендж Ровер 3. Боковая панель центральной консоли
Демонтаж

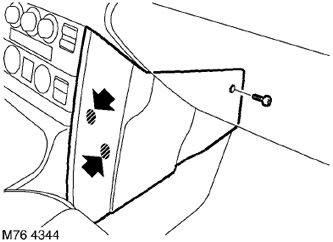

1. Выверните винт крепления боковой панели к панели управления.
2. Освободите 2 фиксатора крепления боковой панели и отделите ее от нижней части панели управления.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
3. Выверните 6 винтов крепления декоративной накладки боковой панели. Снимите декоративную накладку.
4. Снимите амортизирующую прокладку.
5. Снимите 2 фиксатора накладки.
Сборка
1. Установите фиксаторы на декоративную накладку.
2. Установите амортизирующую прокладку.
3. Установите накладку и закрепите ее винтами.
4. Установите на место боковую панель, затяните винт и закрепите в фиксаторах.
Рендж Ровер 3. Панель выключателей пневматической подвески
Демонтаж
1. Снимите блок управления отопителем.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Органы управления - отопитель (электронный блок управления) (ECU).

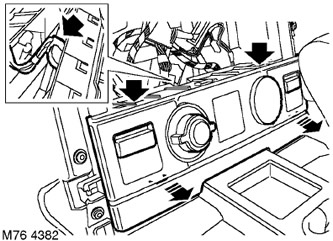

2. Осторожно освободите фиксаторы, удерживающие панель выключателей пневматической подвески, отсоедините колодку разъема и снимите панель.
Сборка
1. Расположите панель выключателей на кронштейне, присоедините колодку разъема и закрепите панель на кронштейне.
2. Установите на место блок управления отопителем.
Рендж Ровер 3. Торцевая панель управления
Демонтаж
1. Снимите часть уплотнителя дверного проема, достаточную для доступа к торцу панели управления.

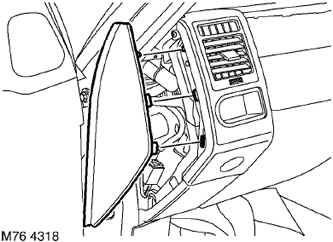

2. Освободите 3 фиксатора крепления торцевой панели к панели управления и осторожно снимите торцевую панель.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
3. Снимите 3 фиксатора с торцевой панели.
Сборка
1. Установите фиксаторы на торцевую панель.
2. Совместите торцевую панель с панелью управления и закрепите ее в фиксаторах.
3. Установите на место уплотнитель дверного проема.
Рендж Ровер 3. Нижний щит панели управления стороны пассажира
Демонтаж
1. Отсоедините нижний щит от центральной консоли со стороны пассажира.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль.

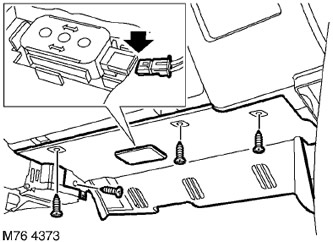

2. Выверните 4 винта крепления нижнего щита.
3. Отсоедините колодку от разъема кабеля плафонов подсветки нижних щитов панели управления.
4. Снимите нижнюю боковую панель кузова со стороны пассажира.
5. Снимите плафон с нижнего щита.
Сборка
1. Установите плафон на нижний щит.
2. Присоедините колодку к разъему кабеля плафонов подсветки нижних щитов панели управления.
3. Установите на место нижний щит и закрепите его винтами.
4. Установите боковую панель центральной консоли.
