Рендж Ровер 3. Верхняя накладка панели управления стороны пассажира

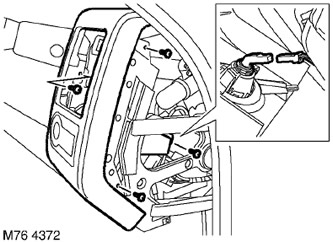

Демонтаж1. Снимите верхнюю накладку стойки "А" кузова. Д ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя. 2. Снимите торцевую панель панели управления. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Торцевая панель - панель управления. 3. Извлеките дефлектор, подающий воздух на уровне лица. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционная решетка панели управления - уровень лица. 4. Отверните 3 винта Torx крепления верхней накладки к панели управления. 5. Выверните винт крепления задней части подстаканника к внутреннему кронштейну. 6. Освободите верхнюю накладку от опоры и отсоедините колодку разъема плафона освещения пространства для ног. 7. Снимите верхнюю накладку панели управления. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует. 8. Нажмите 3 фиксатора и выньте подстаканник пассажира из верхней накладки. 9. Сожмите фиксаторы и снимите плафон освещения пола с верхней накладки. Сборка1. Установите плафон в верхнюю накладку панели управления. 2. Установите подстаканник в верхнюю накладку и защелкните фиксаторы. 3. Расположите верхнюю накладку на панели управления и присоедините колодку разъема плафона. 4. Установите верхнюю накладку на панель управления и закрепите ее винтами. 5. Установите и затяните винт крепления подстаканника к кронштейну. 6. Установите дефлектор, подающий воздух на уровне лица пассажира. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционная решетка панели управления - уровень лица. 7. Установите торцевую панель панели управления. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Торцевая панель - панель управления. 8. Установите накладку стойки "А".
