Рендж Ровер 3. Верхняя накладка панели управления стороны водителя







Демонтаж


1. Снимите торцевую панель панели управления.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Торцевая панель - панель управления.

2. Извлеките дефлектор, подающий воздух на уровне лица.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционная решетка панели управления - уровень лица.

3. Снимите верхнюю накладку стойки "А" кузова.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "А" - верхняя.

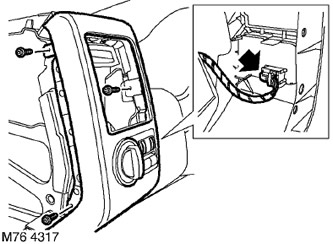

4. Отверните 3 винта Torx крепления верхней накладки к панели управления.

5. Отсоедините верхнюю накладку от панели управления и снимите колодку разъема переключателя.

6. Отсоедините колодку плафона освещения пространства для ног пассажиров.

7. Снимите верхнюю накладку панели управления.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

8. Извлеките переключатель из накладки.

9. Сожмите фиксаторы и снимите плафон освещения пола с верхней накладки.



Сборка


1. Установите плафон в верхнюю накладку панели управления.

2. Установите переключатель в верхнюю накладку панели управления.

3. Присоедините колодки разъемов.

4. Установите верхнюю накладку на панель управления и закрепите ее винтами.

5. Установите дефлектор, подающий воздух на уровне лиц пассажиров.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентиляционная решетка панели управления - уровень лица.

6. Установите торцевую панель панели управления.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Торцевая панель - панель управления.

7. Установите накладку стойки "А".
