Рендж Ровер 3. Передний бампер в сборе









Демонтаж


1. Снимите переднюю облицовку радиатора.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Решетка радиатора.

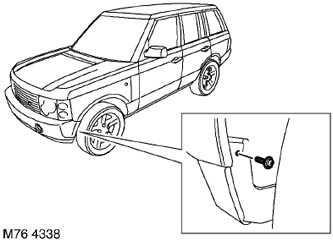

2. Выверните винт крепления подкрылка колесной арки к бамперу, повторите операцию с другой стороны автомобиля.






3. Освободите фиксатор и снимите крышку передней буксировочной петли.

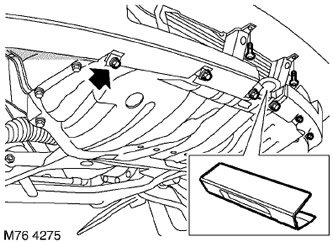

4. Выверните 6 винтов крепления нижнего обтекателя к защите двигателя.

5. Отверните 2 винта крепления бампера к балке бампера.

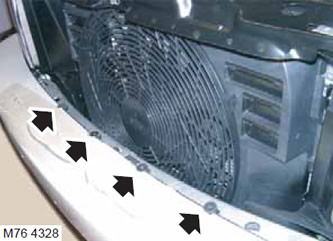

6. Отверните 4 винта крепления бампера к полке балки бампера.

7. С помощью помощника осторожно приподнимите и сдвиньте вперед каждую сторону бампера, чтобы освободить фиксаторы.

ВНИМАНИЕ: Необходимо всегда следить за тем, чтобы не повредить лакокрасочное покрытие перед снятием/установкой накладок, панелей или бамперов.

8. Отсоедините колодки разъемов от противотуманных фонарей.






9. Для автомобилей, оборудованных датчиками помощи при парковке: Отсоедините 4 колодки разъемов.

10. Снимите передний бампер.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.






11. Снимите передний регистрационный знак.

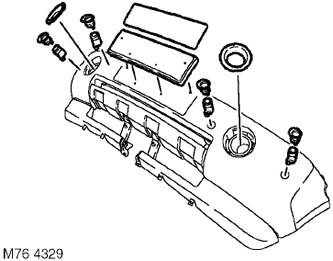

12. Выверните 4 винта крепления панели переднего регистрационного знака и снимите панель.

13. Снимите ободки обоих фонарей бампера.

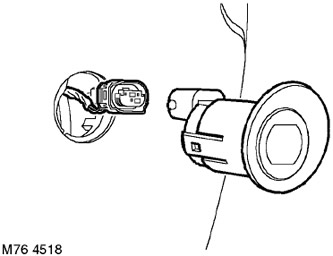

14. Извлеките ультразвуковые датчики из бампера, ослабьте защёлки и отделите датчик от накладки.

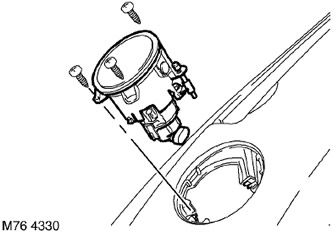

15. Отверните 3 винта крепления правого фонаря бампера. Повторите операцию для левого фонаря.

16. Выверните 2 винта крепления удлинителей бампера, освободите фиксаторы и удлинители.



Сборка


1. Соедините датчики помощи при парковке со своими накладками, установите датчики в бампер и закрепите фиксаторами.

2. Установите удлинители бампера и закрепите их винтами.

3. Установите и закрепите фонари бампера и их ободки.

4. Установите на бампер панель крепления регистрационного знака и закрепите ее винтами.

5. Установите регистрационный знак.

6. С помощью помощника установите бампер в сборе на балку бампера.

7. Для автомобилей, оборудованных датчиками помощи при парковке: Присоедините колодки разъемов.

8. Присоедините колодки к фонарям бампера.

9. С помощью помощника установите бампер в сборе на балку.

10. Убедитесь, что установочные выступы бампера вошли в соответствующие пазы.

11. Установите и затяните винты крепления бампера к балке и к защите двигателя.

12. Установите и затяните винты крепления подкрылка к обтекателю бампера и к защите двигателя.

13. Установите крышку буксировочной петли и закрепите ее.

14. Установите на место переднюю облицовку радиатора.
