Рендж Ровер 3. Внутренняя панель верхней двери багажного отделения







Демонтаж

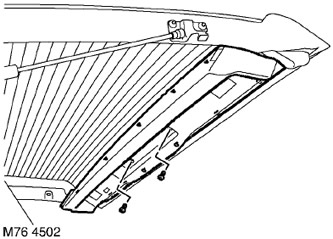

1. Выверните 2 винта Torx крепления внутренней панели к верхней двери багажного отделения.

2. Осторожно освободите 11 фиксаторов крепления панели к двери.

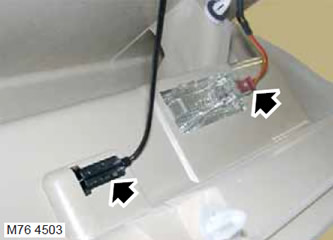

3. Отсоедините обе колодки разъемов задних фонарей.

4. Отсоедините трос ручного отпирания замка верхней двери от внутренней панели.

5. Снимите панель двери.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

6. Снимите оба плафона и удерживающие фиксаторы с панели двери.



Сборка


1. Установите плафоны и фиксаторы на панель двери.

2. Присоедините обе колодки разъемов задних фонарей.

3. Присоедините трос ручного открытия двери.

4. Установите и закрепите панель верхней двери багажного отделения.







Рендж Ровер 3. Накладка панели верхней двери багажного отделения





Демонтаж

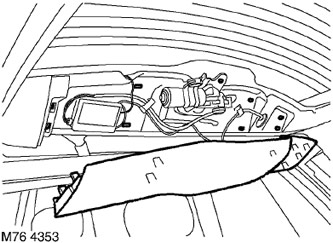

1. Осторожно освободите 9 фиксаторов и снимите накладку панели верхней двери багажного отделения.



Сборка


1. Установите накладку двери и закрепите ее к фиксаторам.
