Рендж Ровер 3. Панель передней двери





Демонтаж

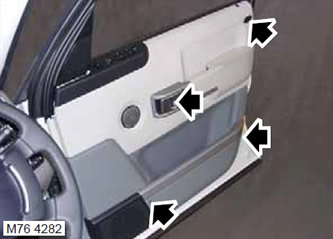

1. Отверните 3 винта крепления внутренней панели к двери.

2. Снимите накладку панели двери и выверните винт.

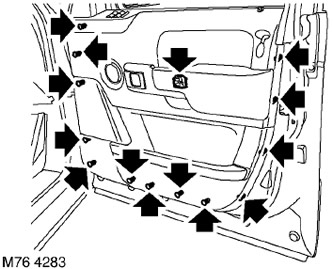

3. Осторожно освободите 13 фиксаторов крепления панели к двери.

4. Убедитесь в том, что центральный фиксатор также освобожден.

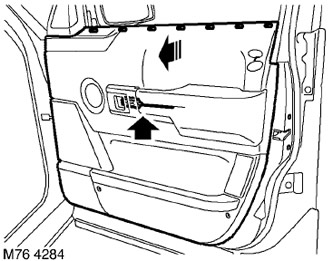

5. Стяните панель горизонтально с 7 фиксаторов крепления верхнего края панели двери к внутреннему уплотнителю стекла. При окончательном снятии панели будьте внимательны, чтобы не повредить кнопку блокировки двери.

6. Освободите трос замка двери и сдвиньте его в сторону.

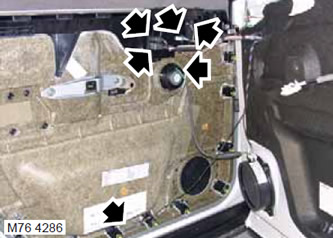

7. Отсоедините 6 колодок разъемов кабелей двери и снимите внутреннюю панель двери.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

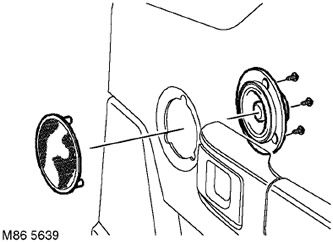

8. Выверните 3 винта Torx, крепящие динамик на панели двери и снимите динамик.

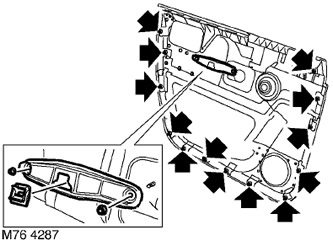

9. Извлеките 13 фиксаторов из корпуса двери.

10. Снимите фиксатор с внутренней пластины ручки двери.

11. Отверните 2 гайки крепления внутренней пластины ручки двери. Снимите внутреннюю пластину.

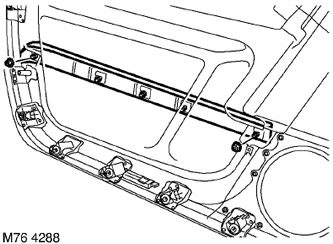

12. Отверните 2 гайки крепления декоративной накладки дверного кармана, осторожно отделите накладку от 3 фиксаторов и снимите ее.

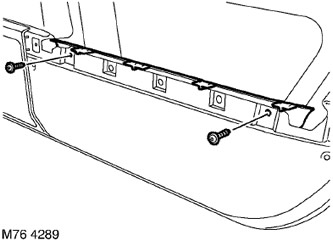

13. Снимите 2 винта Torx крепления внутренней декоративной накладки дверного кармана к внутренней панели двери. Снимите декоративную накладку.

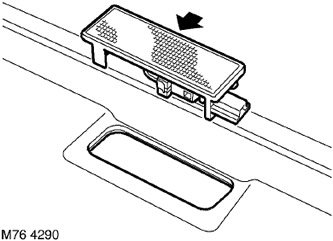

14. Отожмите пружинный фиксатор и снимите с панели двери плафон освещения.

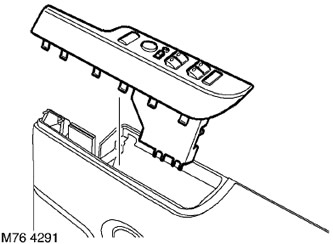

15. Осторожно снимите панель управления стеклоподъемниками с дверной панели.

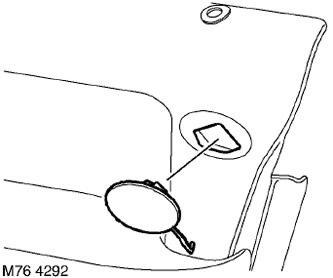

16. Снимите крышку отверстия для доступа с панели двери.



Сборка


1. Установите на место крышку отверстия доступа.

2. Установите панель управления стеклоподъемниками на панель двери.

3. Установите на панель двери плафон освещения.

4. Установите внутреннюю декоративную накладку кармана двери и закрепите ее винтами.

5. Установите наружную декоративную накладку кармана двери, наверните гайки и затяните их с моментом 3 Н·м.

6. Установите внутреннюю пластину ручки двери, заверните гайки и затяните их с моментом 6 Н·м.

7. Установите и закрепите фиксатор на внутренней пластине ручки двери.

8. Установите фиксаторы панели двери.

9. Установите динамик в дверную панель и закрепите его винтами Torx.

10. Присоедините колодки разъемов.

11. Присоедините трос к внутренней рукоятке двери.

12. Установите панель передней двери.

13. Установите винты крепления панели передней двери.

14. Установите крышки винтов крепления панели.
