Рендж Ровер 3. Передняя шторка безопасности
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
ПРЕДОСТЕРЕЖЕНИЕ: Перед проведением работ с системами пассивной безопасности необходимо внимательно ознакомиться с соответствующей технической документацией.
ПРЕДОСТЕРЕЖЕНИЕ: Всегда снимайте обе клеммы аккумуляторной батареи перед началом работ с системами пассивной безопасности (SRS). Вначале отсоедините "отрицательную " клемму. Ни в коем случае не перепутайте провода при подключении к аккумуляторной батарее.
Демонтаж
1. Выполните все правила безопасности при работе с системами пассивной безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Меры безопасности при работе с системой подушек безопасности (SRS).
2. Снимите поперечину панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - опора.
3. Снимите солнцезащитный козырек.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.
4. Снимите поручни.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Поручень салона.
5. Снимите уплотнители дверного проема, чтобы освободить обивку потолка.
6. Снимите верхнюю накладку средней стойки "В" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "В" - верхняя.
7. Снимите верхнюю накладку стойки "D" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "D" - верхняя.
8. Снимите накладку стойки "Е" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.
9. Снимите заднюю консоль с потолка.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Задняя потолочная консоль.

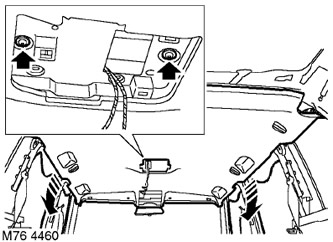

10. Отверните 2 винта крепления обивки потолка.
11. Осторожно опустите край обивки потолка, чтобы получить доступ к креплению подушки (шторки) безопасности.

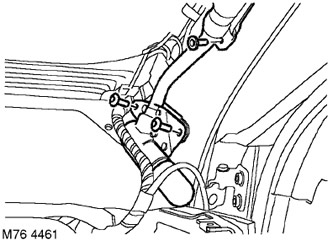

12. Отверните 2 винта Torx крепления модуля подушки (шторки) безопасности к стойке "А".

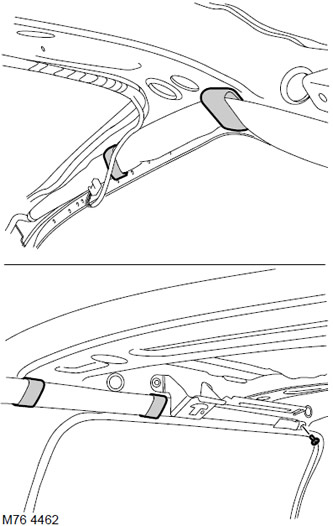

13. Отверните винт Torx крепления материала подушки (шторки) безопасности к стойке "А".
14. Отверните винт Torx крепления материала подушки (шторки) безопасности к верхнему поясу кузова.
15. Освободите 4 фиксатора крепления модуля подушки безопасности.
16. Снимите модуль подушки безопасности.
ПРЕДОСТЕРЕЖЕНИЕ: Храните модель подушки безопасности развертываемой стороной вверх. Если подушку безопасности хранить стороной развертывания вниз, то при случайном срабатывании ее подбросит вверх с достаточной силой, чтобы вызвать серьезную травму.
ПРЕДОСТЕРЕЖЕНИЕ: Храните подушки безопасности или преднатяжители в специально отведенном для этого месте. Если такого места нет, то храните эти элементы в багажнике или багажном отделении автомобиля, сообщив об этом мастеру.
Сборка
ПРИМЕЧАНИЕ: При необходимости замены компонента системы пассивной безопасности следует записать штрих-код нового компонента.
1. Осторожно установите подушку безопасности и закрепите фиксаторы.
2. Закрепите подушку (шторку) безопасности к верхнему поясу кузова и к стойке "А" , затянув винты крепления с моментом 10 Н·м.
3. Заверните и затяните винты крепления обивки потолка.
4. Установите на место заднюю консоль.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Задняя потолочная консоль.
5. Установите на место верхнюю накладку средней стойки "В" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "В" - верхняя.
6. Установите на место верхнюю накладку стойки "D" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка - стойка "D" - верхняя.
7. Установите на место накладку стойки "Е" кузова.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.
8. Установите поручни.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Поручень салона.
9. Установите солнцезащитный козырек.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Солнцезащитный козырек.
10. Установите на место поперечину панели управления.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Панель управления - опора.
11. Установите уплотнители дверного проема.
12. Присоедините клеммы аккумуляторной батареи, вначале "положительную" клемму
