Рендж Ровер 3. Пневматический усилитель в сборе

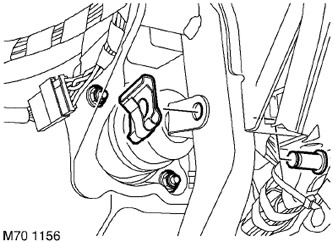

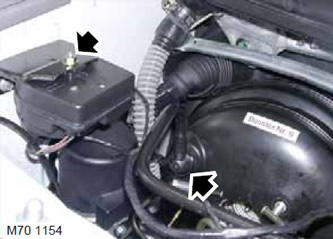

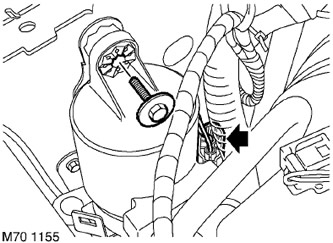

Демонтаж1. Снимите крышку, закрывающую агрегаты в моторном отсеке 2. Снимите главный тормозной цилиндр. ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Главный тормозной цилиндр - тандем. 3. Отсоедините вакуумный шланг от вакуумного усилителя. 4. Отверните гайку крепления сирены охранной сигнализации к кронштейну и сдвиньте сирену в сторону. 5. Выверните винт, креплящий кронштейн насоса предварительного давления к кузову автомобиля. 6. Освободите насос от резиновой опоры. 7. Отсоедините колодку с электрическим кабелем. 8. Снимите насос предварительного давления. 9. Снимите защитный щиток. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления. 10. Выньте шплинт и снимите палец, соединяющий толкатель вакуумного усилителя с тормозной педалью. 11. Отверните и выбросьте две гайки крепления вакуумного усилителя. 12. Снимите вакуумный усилитель. Сборка1. Установите новую прокладку вакуумного усилителя и установите вакуумный усилитель на место. ВНИМАНИЕ: Для моделей с правосторонним расположением рулевого колеса: При установке вакуумного усилителя обратите внимание, чтобы за ним не оказался зажатым шланг пневматической подвески. 2. Наверните новые гайки крепления вакуумного усилителя и затяните их с моментом 26 Н·м. ВНИМАНИЕ: Гайки, соединяющие вакуумный усилитель с кронштейном педали, следует повторно подтянуть через 20 минут. 3. Очистите палец и нанесите на него консистентную смазку. ЗАПРАВОЧНЫЕ ЁМКОСТИ, ПРИМЕНЯЕМЫЕ ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ, МАСЛА И ГЕРМЕТИКИ, Система смазки. 4. Соедините толкатель с педалью, вставьте палец и установите в его отверстие шплинт. 5. Установите на место защитный щиток. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижний кожух панели управления. 6. Соедините насос предварительного давления с резиновой опорой. 7. Присоедините колодку кабеля. 8. Установите винт крепления насоса предварительного давления и затяните винт с моментом 8 Н·м. 9. Установите сирену охранной сигнализации на кронштейн, наверните гайку крепления и затяните ее с моментом 8 Н·м. 10. Присоедините вакуумный шланг. 11. Установите главный тормозной цилиндр. ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Главный тормозной цилиндр - тандем. 12. Установите на место крышку, закрывающую агрегаты в моторном отсеке.
