Рендж Ровер 3. Ресивер передней подвески









Датчик давления, расположенный в ресивере, замене не подлежит. Он заменяется вместе с ресивером.

При отсоединении штуцера типа Voss от любого элемента пневматической подвески не следует его снимать с отсоединяемого воздушного шланга. Не снимайте штуцер с воздушного шланга. При демонтаже штуцера с шланга велика вероятность появления на нем царапин, что может в дальнейшем привести к возникновению утечки воздуха из системы.


Демонтаж


1. Поднимите переднюю часть автомобиля и установите подпорку.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте под автомобилем, поднятым только на домкрате или подъемнике. Всегда устанавливайте страховочные подпорки.

2. Снимите узел регулятора давления.

ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Узел регулятора давления.

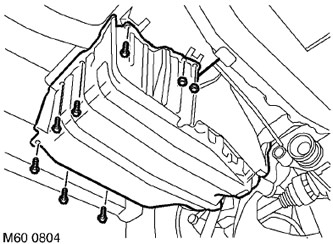

3. Для обеспечения доступа к ресиверу отверните 6 болтов и 2 гайки крепления экрана топливного бака и нижнего экрана.

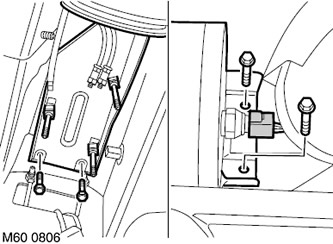

4. Отверните 4 болта крепления ресивера и отсоедините многоконтактный электрический разъем от датчика давления.

ВНИМАНИЕ: Не снимайте датчик давления с ресивера.

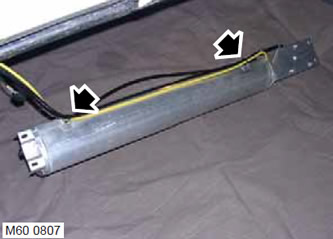

5. Снимите два хомута крепления воздушных шлангов и отсоедините ресивер.

ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.

6. Отверните гайки крепления шпилек регулятора давления и затем отверните шпильки.



Сборка


1. Установите шпильки регулятора давления и затяните гайки.

ВНИМАНИЕ: Убедитесь, что резиновые прокладки занимают правильное положение в углублениях корпуса регулятора давления.

2. Если устанавливается новый ресивер, то снимите воздушный штуцер с нового узла.

3. Установите ресивер, зафиксируйте воздушные шланги и подсоедините многоконтактный электрический разъем.

ВНИМАНИЕ: Будьте осторожны, чтобы шланги не зацепились за кронштейны ресивера.

4. Заверните болты крепления ресивера к кузову и затяните их с моментом 8 Н·м (6 фунт·фут).

5. Заверните болты и гайки крепления экрана топливного бака и затяните их с моментом 25 Н·м (18 фунт·фут).

6. Установите регулятор давления.

ПЕРЕДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Узел регулятора давления.

7. Уберите подпорки и опустите автомобиль.
