Рендж Ровер 3. Углы установки колес







Проверка угла развала колес


1. Убедитесь в отсутствии износа и люфтов в рулевых шарнирах, шарнирах подвески и подшипниках ступиц колес. При необходимости, отремонтируйте или отрегулируйте.

2. Убедитесь, что давление в шинах в норме, а положение кузова по высоте соответствует нормальному.

3. Прокатите автомобиль вперед - назад, чтобы снять напряжения в элементах подвески и рулевого управления.

4. Убедитесь, что оборудование для проверки углов установки колес правильно откалиброванно.

ПРИМЕЧАНИЕ: Используйте только оборудование для регулировки углов установки четырех колес, рекомендованное компанией Land Rover.



Регулировка


1. Отсоедините отрицательную клемму от аккумуляторной батареи.

2. Пользуясь показаниями оборудования, отрегулируйте углы установки в соответствии с нормами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Рулевое управление.

3. Регулировка углов установки задних колес.

4. Регулировка развала:






5. Ослабьте гайку верхнего шарового шарнира примерно на 3/4 оборота.

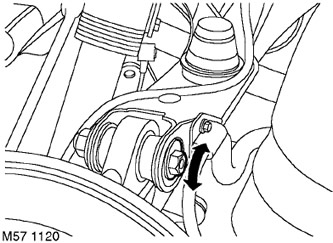

6. Поворачивая эксцентрик, установите значение угла развала в соответствии с нормированным.

7. Затяните гайку верхнего шарового шарнира с моментом 165 Н·м.

8. Повторите операцию для колеса другой стороны.

9. Регулировка схождения задних колес:

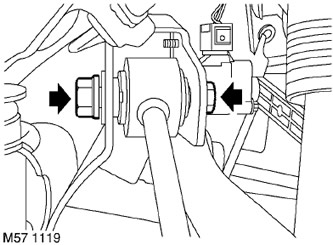

10. Ослабьте гайку крепления продольной тяги примерно на 3/4 оборота.

11. Поворачивая эксцентрик, установите значение угла схождения в соответствии с нормированным.

12. Затяните гайку верхнего шарового шарнира с моментом 165 Н·м.

13. Повторите операцию для колеса другой стороны.

14. Регулировка углов установки передних колес.

15. Регулировка развала:

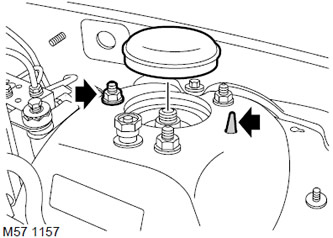

16. Снимите верхнюю крышку крепления амортизатора.

17. Снимите установочный палец.

18. Ослабьте вехнюю гайку крепления амортизатора.

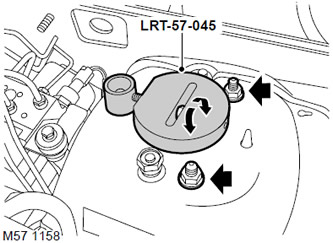

19. Установите приспособление LRT-57-045 на верхнюю опору амортизатора.

20. Ослабьте остальные гайки верхней опоры амортизатора.

21. Установите требуемое значение развала, поворачивая гайку приспособления LRT-57-045.

22. Затяните верхнюю гайку крепления амортизатора с моментом 56 Н·м.

23. Повторите операцию для колеса другой стороны.

24. Регулировка схождения передних колес.

25. Установите передние колеса в положение прямолинейного движения и убедитесь в совпадении меток положения шестерни рулевого вала.

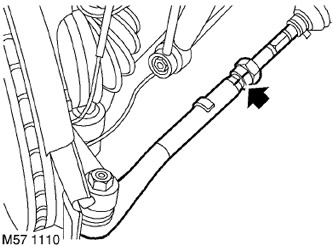

26. Отметьте положение каждого наконечника рулевой тяги относительно рулевой тяги.






27. Ослабьте контргайки, фиксирующие наконечники на концах рулевых тяг.

28. Отрегулируйте схождение колес поворотом рулевой тяги, воздействуя на шестигранник рулевой тяги. Не допускайте поворота тела наконечника и закручивания защитного чехла.

ВНИМАНИЕ: Правая и левая рулевые тяги должны поворачиваться на одинаковые углы.

29. Проверьте снова схождение передних колес.

30. Затяните контргайки рулевых тяг с моментом затяжки 55 Н·м.

31. Присоедините отрицательную клемму к аккумуляторной батарее.
