Рендж Ровер 3. Карданный вал передний
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Поднимите автомобиль на подъемнике.
4. Поднимите автомобиль так, чтобы карданный вал мог проворачиваться.

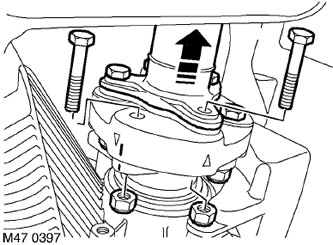

5. Отверните 6 гаек и снимите болты крепления карданного вала к упругой муфте Выбросьте гайки крепления.
6. Переместите карданный вал назад и снимите упругую муфту и центрирующий фланец.
7. Нанесите на карданный вал и шлицевую втулку хвостовика главной передачи монтажные метки для последующей сборки.
8. Снимите карданный вал.

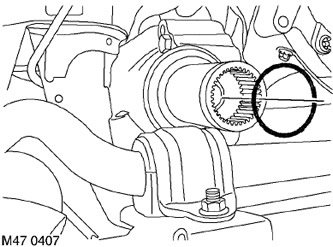

9. Снимите и выбросьте уплотнительное кольцо шлицевой втулки хвостовика главной передачи.
Сборка
1. Протрите шлицы карданного вала.
2. Установите новое уплотнительное кольцо.
3. Нанесите немного смазки на шлицы и поверхность, контактирующую с уплотнением.
ЗАПРАВОЧНЫЕ ЁМКОСТИ, ПРИМЕНЯЕМЫЕ ЭКСПЛУАТАЦИОННЫЕ ЖИДКОСТИ, МАСЛА И ГЕРМЕТИКИ, Система смазки.
4. Установите карданный вал.
5. Проверьте и при необходимости замените прокладку центрирующего фланца.
6. Очистите стыковочные поверхности муфты и фланца.

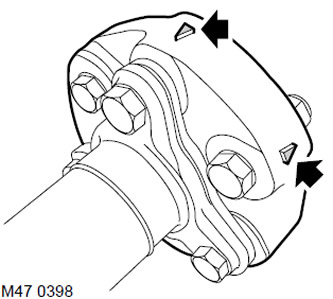

7. Соедините муфту с фланцем так, чтобы стрелки на муфте совпадали с положением болтов крепления, как это показано на рисунке.
8. Установите болты крепления муфты и затяните новые гайки с моментом 64 Н·м.
9. Опустите автомобиль на колеса.
10. Опустите подъемник.
11. Присоедините отрицательную клемму к аккумуляторной батарее.
