Рендж Ровер 3. Заднее уплотнение коробки передач ZF 5HP24
Демонтаж
1. Снимите раздаточную коробку.

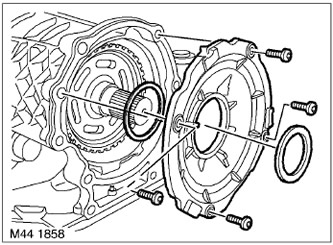

2. Выверните 4 винта типа Torx крепления задней крышки и снимите заднюю крышку.
3. Снимите подшипник.
4. Осторожно снимите и выбросьте уплотнительное кольцо.
Сборка
1. Очистите картер и стыковочные поверхности.

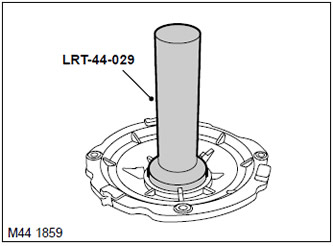

2. С помощью приспособления LRT-44-029 установите новое уплотнение.
3. Смажьте новое уплотнительное кольцо и установите его в крышку.
4. Смажьте и установите подшипник.
5. Установите крышку в сборе на картер коробки передач и затяните винты типа Torx с моментом 10 Н·м.
6. Установите раздаточную коробку.
Рендж Ровер 3. Прокладка поддона картера автоматической трансмиссии ZF 5HP24
Демонтаж
1. Слейте рабочую жидкость из картера автоматической трансмиссии.

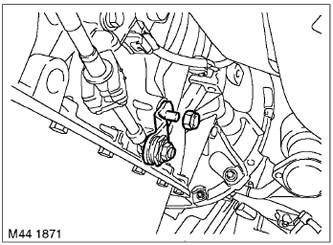

2. Отверните гайку крепления рычага селектора к валу селектора коробки передач и снимите рычаг селектора.
3. Выверните два винта крепления щитка выключателя блокировки и снимите щиток.

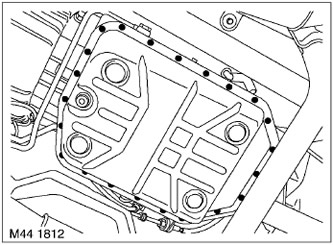

4. Равномерно и постепенно ослабьте и выверните 22 винтов крепления поддона.
5. Снимите поддон и выбросьте прокладку.
Сборка
1. Протрите фланец поддона и сопрягаемую с ним поверхность картера.
2. Установите на поддон новую прокладку и совместите поддон с картером автоматической трансмиссии.
3. Установите винты крепления поддона и затяните их постепенно и равномерно с моментом 10 Н·м.
4. Установите щиток выключателя блокировки, заверните винты крепления и затяните их с моментом 10 Н·м.
5. Соедините рычаг селектора с выключателем блокировки, заверните гайку и затяните ее с моментом 10 Н·м.
6. Залейте рабочую жидкость в автоматическую трансмиссию.
