Рендж Ровер 3. Снятие и установка автоматической коробки ZF 5HP24 в сборе с раздаткой



Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.




Демонтаж


1. Установите автомобиль на подъемник.

2. Отсоедините отрицательную клемму от аккумуляторной батареи.

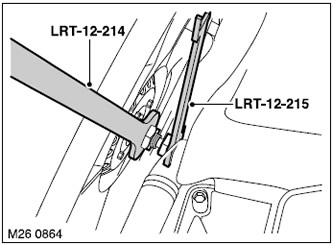

3. С помощью приспособлений LRT-12-214 и LRT-12-215 ослабьте гайку крепления вязкостной муфты и снимите ее в сборе с вентилятором с вала насоса системы охлаждения.

ПРИМЕЧАНИЕ: Эта резьба левосторонняя.

4. Снимите воздушный патрубок.

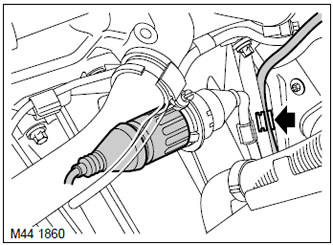

5. Отсоедините колодку от разъема выключателя блокировки.

6. Освободите фиксаторы крепления кабеля левого кислородного датчика к картеру автоматической трансмиссии.

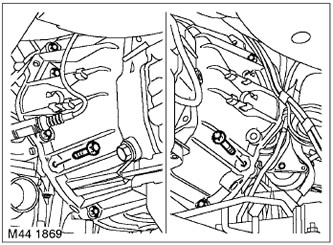

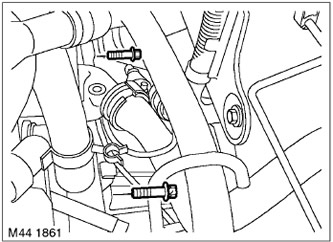

7. Выверните два верхних винта типа Torx крепления картера автоматической трансмиссии.

8. Поднимите автомобиль на подъемнике.

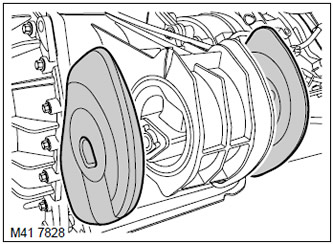

9. Снимите задний карданный вал.



10. Снимите передний карданный вал.

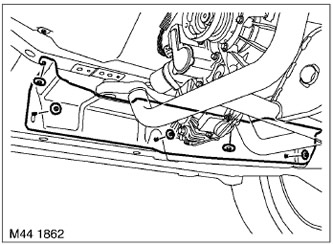

11. Отверните 5 гаек и снимите правый тепловой экран.

12. Слейте рабочую жидкость из картера автоматической трансмиссии.

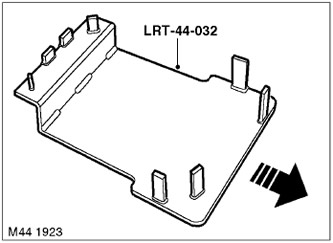

13. С помощью приспособления LRT-44-032 поддержите автоматическую трансмиссию на домкрате. Стрелка на рисунке направлена к передней части автомобиля.








14. Снимите болт и гайку, соединяющие опору трансмиссии в сборе с поперечной рамой.

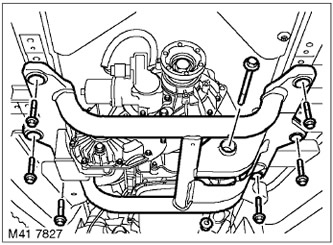

15. Выверните 6 винтов крепления поперечной рамы и снимите поперечную раму.








16. Снимите сайлентблоки с опоры.

17. Опустите коробку передач на домкрате.

ВНИМАНИЕ: Не допускайте, чтобы коробка передач повисла на тросе селектора передач.

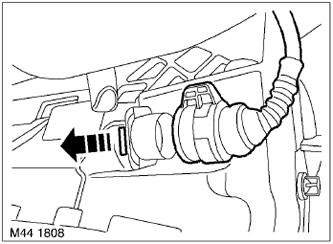

18. Снимите колодку с разъема узла привода переключения передач раздаточной коробки.

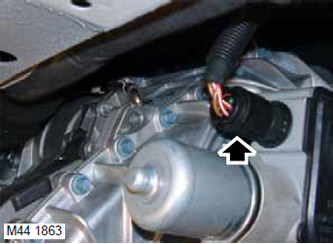

19. Отсоедините колодку от разъема автоматической коробки передач.

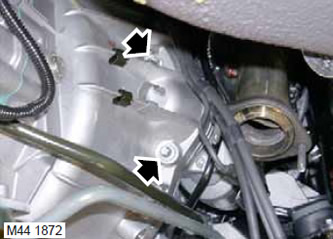

20. Разъедините фиксаторы, крепящие кабели кислородных датчиков к раздаточной коробке.

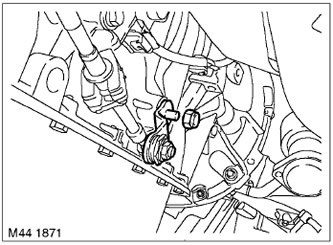

21. Отверните гайку крепления рычага селектора к валу селектора коробки передач и снимите рычаг селектора.

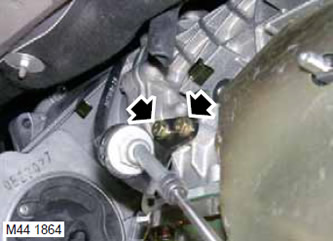

22. Выверните два винта планки крепления троса селектора к коробке передач и закрепите трос в стороне.

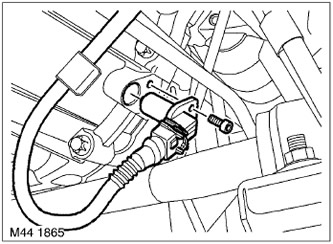

23. Выверните винт крепления датчика положения коленчатого вала, снимите датчик и расположите его в стороне.

24. Снимите кабель правого кислородного датчика с картера автоматической трансмиссии.

25. Снимите защитный щиток.

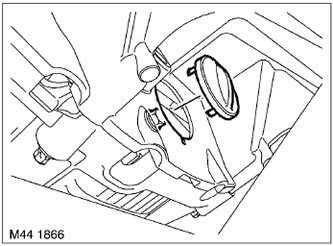

26. Снимите заглушку с картера гидротрансформатора, чтобы получить доступ к винтам крепления гидротрансформатора.

27. Проворачивая вал двигателя откройте доступ к четырем винтам крепления ведущего фланца к гидротрансформатору и выверните их.








28. Выверните два винта крепления стартера и закрепите стартер в стороне.

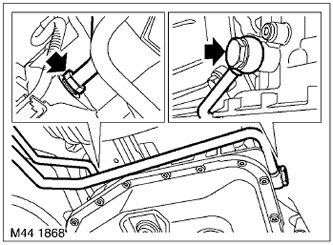

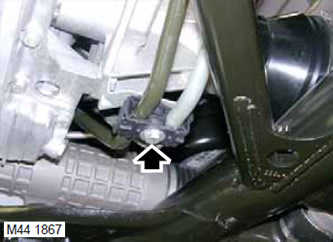

29. Выверните винт крепления прижима трубопроводов охладителя к поддону автоматической коробки передач.

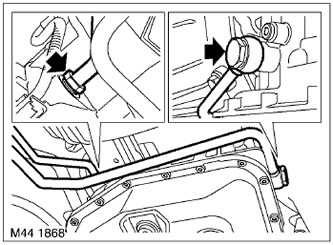

30. Выверните болт крепления наконечника трубопровода охладителя к левой стороне картера автоматической трансмиссии и выбросьте уплотнительные прокладки.

31. Снимите трубопровод охладителя с правой стороны картера автоматической трансмиссии и выбросьте уплотнительное кольцо.








32. Выверните 8 винтов типа Torx крепления картера автоматической трансмиссии.

33. С помощью помощника осторожно снимите автоматическую трансмиссию в сборе с двигателя. Гидротрансформатор должен остаться с автоматической коробкой передач.

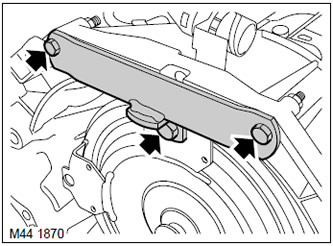

34. Установите фиксирующую пластину гидротрансформатора и закрепите ее винтами.



Сборка


1. Очистите все соединяемые поверхности.

2. Снимите фиксирующую пластину гидротрансформатора.

3. С помощью помощника осторожно установите автоматическую трансмиссию в сборе на двигатель. Обеспечьте совпадение центрирующих деталей гидротрансформатора и картера автоматической коробки передач.

4. Заверните 8 винтов типа Torx крепления автоматической трансмиссии к двигателю и затяните их с моментом 45 Н·м.

5. Протрите концы трубопроводов охладителя и сопрягаемые с ними поверхности картера.

6. Установите трубопровод охладителя на левой стороне картера автоматической трансмиссии.

7. Смажьте новые уплотнительные прокладки рабочей жидкостью, заверните винт крепления трубопровода и затяните его с моментом 37 Н·м.

8. Установите новое уплотнительное кольцо на конец трубопровода охладителя, присоедините трубопровод к картеру автоматической трансмиссии и затяните гайку крепления с моментом 37 Н·м.

9. Установите прижим трубопроводов охладителя, заверните винт и затяните его с моментом 6 Н·м.

10. Установите стартер, заверните винты крепления и затяните их с моментом 45 Н·м.

11. Заверните винты крепления гидротрансформатора к ведущему фланцу и затяните их с моментом 45 Н·м.

12. Установите заглушку на картер гидротрансформатора.

13. Установите на место защитный щиток.



14. Закрепите кабели кислородных датчиков на картере автоматической трансмиссии.

15. Очистите датчик положения вала двигателя и сопрягаемую поверхность.

16. Установите датчик положения вала двигателя на место, заверните винт крепления и затяните его с моментом 6 Н·м.

17. Установите планку крепления троса селектора на картер коробки передач, заверните винты и затяните их с моментом 10 Н·м.

18. Соедините рычаг селектора с выключателем блокировки, заверните гайку и затяните ее с моментом 10 Н·м.

19. Установите и закрепите фиксаторы, крепящие кабели кислородных датчиков к раздаточной коробке.

20. Присоедините колодку к разъему автоматической коробки передач.

21. Присоедините колодку к разъему узла привода переключения передач раздаточной коробки.

22. Поднимите коробку передач на домкрате.

23. Установите сайлентблоки.

24. Соедините поперечную раму с опорой, установите болт с гайкой, но не затягивайте их до конца.

25. Установите поперечную раму, заверните винты крепления и затяните их с моментом 68 Н·м.

26. Уберите домкрат из-под коробки передач.

27. Затяните гайку и болт крепления опоры к поперечной раме с моментом 100 Н·м.

28. Установите тепловой экран и затяните гайки его крепления.

29. Установите задний карданный вал.



30. Установите на место передний карданный вал.



31. Опустите автомобиль.

32. Заверните два верхних винта типа Torx крепления картера автоматической трансмиссии и затяните их с моментом 25 Н·м.

33. Установите и закрепите фиксаторы крепления кабеля левого кислородного датчика к картеру автоматической трансмиссии.

34. Присоедините колодки к разъему выключателя блокировки.

35. Установите на место воздушный патрубок.



36. Установите вентилятор на шкив и затяните гайку крепления вязкостной муфты с моментом 40 Н·м.

37. Присоедините отрицательную клемму к аккумуляторной батарее.

38. Залейте рабочую жидкость в автоматическую трансмиссию.
