Рендж Ровер 3. Рукоятка рычага селектора передач АКПП ZF 5HP24
Демонтаж

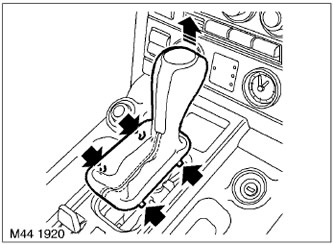

1. Ослабьте четыре фиксатора, крепящие чехол рычага селектора к центральной консоли.
2. Потяните рукоятку вверх, чтобы вывести ее из зацепления с хвостовиком рычага.
ПРЕДОСТЕРЕЖЕНИЕ: Рукоятка рычага может внезапно освободиться. Будьте осторожны, чтобы при снятии рукоятки не травмировать лицо.
Сборка
1. Установите рукоятку, совместив фиксирующий выступ рукоятки с прорезью рычага селектора.
2. Надавите на рукоятку, чтобы надеть ее до конца на рычаг селектора.
3. Установите и закрепите чехол рычага селектора.
Рендж Ровер 3. Сборка рычага и троса селектора передач АКПП ZF 5HP24
Демонтаж
1. Установите автомобиль на подъемник.
2. Установите рычаг селектора в положение "Р".
3. Снимите центральную консоль.

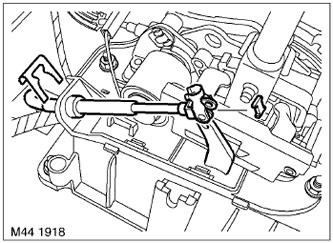

4. Снимите фиксатор, крепящий оболочку троса переключения передач к механизму селектора передач.
5. Ослабьте и снимите фиксатор, крепящий внутренний трос переключения передач к механизму селектора, снимите пластмассовую дистанционную втулку с троса.

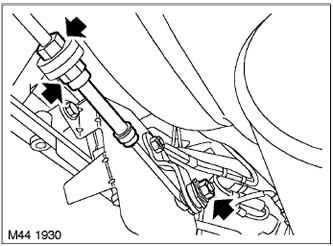

6. Ослабьте гайку, крепящую трос к рычагу селектора и снимите трос селектора с кронштейна.
7. Снимите трос с направляющей втулкой через панель пола под ковром.
Сборка
1. Протяните трос через панель пола, установите направляющую втулку и ковер.
2. Установите трос селектора в кронштейн и рычаг селектора и закрепите трос селектора в кронштейне.
3. Затяните гайку крепления троса к рычагу селектора с моментом 15 Н·м.
4. Протяните трос к механизму селектора, установите дистанционную втулку, закрепите трос фиксаторами.
5. Установите на место центральную консоль.
Рендж Ровер 3. Выключатель блокировки стартера АКПП ZF 5HP24
Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.
Демонтаж
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите воздушный патрубок.

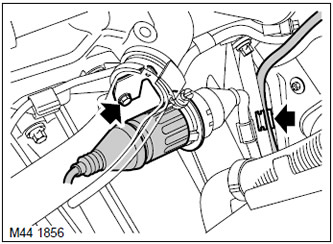

3. Отсоедините колодку от разъема выключателя блокировки.
4. Выверните винт, крепящий фиксатор разъема выключателя блокировки и освободите провода от коробки передач.
5. Снимите шланг вентиляции картера коробки передач.
6. Поднимите автомобиль на подъемнике.
7. Освободите провода выключателя из фиксаторов и расположите их в стороне.
8. Отверните гайку крепления рычага селектора к выключателю блокировки и освободите рычаг селектора.

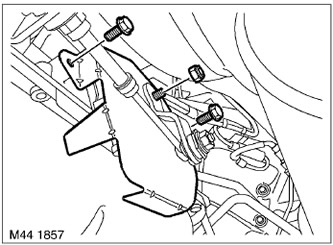

9. Выверните два винта крепления щитка выключателя блокировки и снимите щиток.

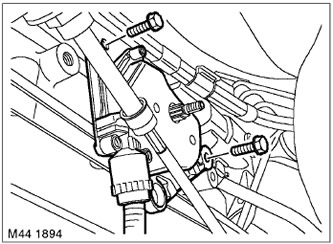

10. Выверните два винта крепления выключателя блокировки к коробке передач и снимите выключатель.
Сборка
1. Очистите выключатель блокировки и сопрягаемую поверхность коробки передач.
2. Установите выключатель, заверните винты крепления и затяните их с моментом 10 Н·м.
3. Установите и закрепите провода выключателя блокировки и присоедините колодку разъема.
4. Установите фиксатор проводов выключателя, заверните винт и затяните его с моментом 10 Н·м.
5. Установите щиток выключателя блокировки, заверните винты крепления и затяните их с моментом 10 Н·м.
6. Соедините рычаг селектора с выключателем блокировки, заверните гайку и затяните ее с моментом 10 Н·м.
7. Опустите автомобиль.
8. Присоедините вентиляционный шланг к коробке передач.
9. Установите на место воздушный патрубок.
