Рендж Ровер 3. Токосъемник датчика скорости промежуточного вала АКПП GM-5L40-E

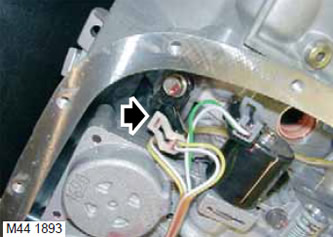

Демонтаж1. Снимите поддон коробки передач. 2. Отсоедините колодку разъема от датчика скорости. 3. Выверните винт типа Torx, крепящий датчик скорости к картеру автоматической коробки передач. 4. Снимите датчик скорости и прокладку. Сборка1. Очистите датчик скорости и сопрягаемую поверхность. 2. Установите датчик скорости с прокладкой в картере автоматической коробки передач. 3. Установите винт типа Torx крепления датчика скорости и затяните его с моментом 10 Н·м. 4. Присоедините колодку к датчику скорости. 5. Установите на место поддон коробки передач.
Рендж Ровер 3. Токосъемник датчика скорости первичного вала АКПП GM-5L40-E

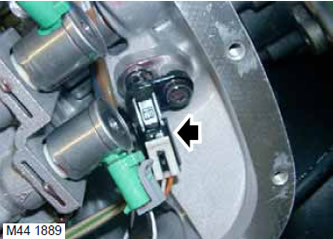

Демонтаж1. Снимите фильтр автоматической коробки передач. 2. Отсоедините колодку разъема от датчика скорости. 3. Выверните винт крепления датчика к картеру автоматической коробки передач. 4. Снимите датчик скорости. Сборка1. Очистите датчик скорости и сопрягаемую поверхность. 2. Установите датчик скорости в картер автоматической коробки передач, заверните винт и затяните его с моментом 10 Н·м. 3. Присоедините колодку к датчику скорости. 4. Установите фильтр автоматической коробки передач.
Рендж Ровер 3. Уплотнение гидротрансформатора АКПП GM-5L40-E

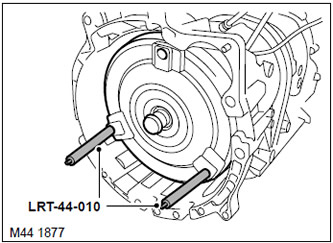

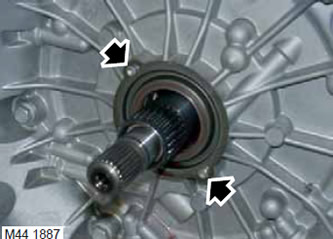

Демонтаж1. Снимите автоматическую трансмиссию в сборе. 2. Снимите фиксирующую пластину гидротрансформатора. 3. Установите съемники LRT-44-010 на гидротрансформатор и отделите гидротрансформатор от автоматической коробки передач. 4. Выверните два винта крепления уплотнения вала гидротрансформатора. 5. Осторожно извлеките и выбросьте уплотнение вала гидротрансформатора. Сборка1. Протрите проточку в картере коробки передач под уплотнение вала гидротрансформатора. Смажьте уплотнение вала гидротрансформатора свежей рабочей жидкостью. 2. Осторожно установите уплотнение в картер автоматической коробки передач, закрепите и затяните винты крепления с моментом 3 Н·м. 3. Установите гидротрансформатор на автоматическую коробку передач, убедитесь, что гидротрансформатор полностью совместился с приводом насоса рабочей жидкости. 4. Снимите съемники LRT-44-010 с гидротрансформатора. 5. Установите фиксирующую пластину гидротрансформатора и закрепите его винтами. 6. Установите на место автоматическую трансмиссию в сборе.
Рендж Ровер 3. Автоматическая коробка передач и гидротрансформатор АКПП GM-5L40-E

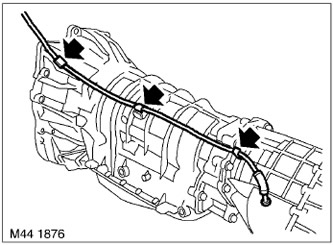

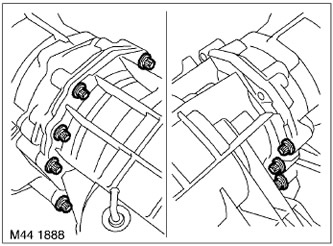

Демонтаж1. Снимите автоматическую трансмиссию в сборе. 2. Снимите коробку передач в сборе с раздаточной коробкой и опустите ее на подставку. 3. Освободите шланг вентиляции картера раздаточной коробки из фиксаторов. 4. Выверните 9 винтов типа Torx и снимите раздаточную коробку. 5. Снимите шланг вентиляции картера раздаточной коробки. Сборка1. Присоедините вентиляционный шланг к раздаточной коробке. 2. Очистите стыковочную поверхность раздаточной коробки, установочные штифты и отверстия под них. 3. Совместите раздаточную коробку с автоматической коробкой передач, заверните винты типа Torx и затяните их с моментом 43 Н·м. 4. Закрепите шланг вентиляции картера раздаточной коробки в фиксаторах на картере автоматической коробки передач. 5. Снимите автоматическую коробку передач в сборе с раздаточной коробкой с подставки и установите на домкрат для подъема трансмиссии. 6. Установите на место автоматическую трансмиссию в сборе.
