Рендж Ровер 3. Прокладка насоса системы охлаждения двигателя V8





Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.




Демонтаж


1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Снимите термостат.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Термостат.

4. Снимите вентилятор с вязкостной муфтой.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.

5. Снимите ремень привода навесных агрегатов.

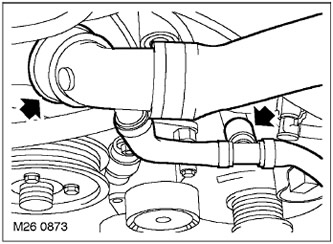

6. Ослабьте хомут и отсоедините верхний шланг радиатора от насоса системы охлаждения двигателя и от генератора.

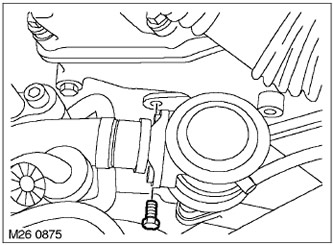

7. Отверните болт крепления хомута, поддерживающего шланг системы дожигания (SAI), от насоса системы охлаждения.

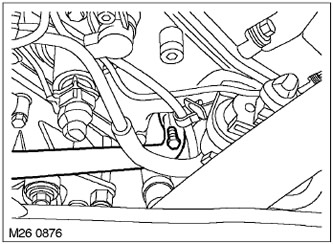

8. Отверните болт крепления шланга системы (SAI) к левой головке цилиндров.

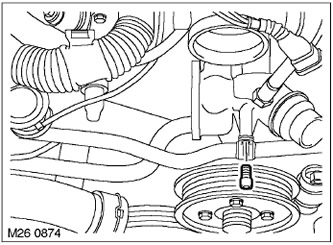

9. Отверните болт крепления шланга системы (SAI) к правой головке цилиндров.

10. Снимите шланги системы (SAI) с головок цилиндров и отведите их в сторону. Утилизируйте уплотнительные кольца.

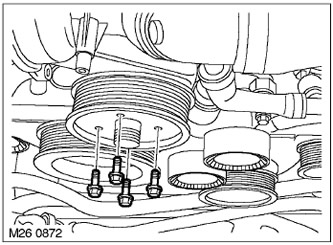

11. Удерживая приспособлением LRT-12-215 шкив насоса системы охлаждения, ослабьте 4 болта крепления шкива.

12. Отверните 4 болта крепления шкива насоса системы охлаждения и снимите шкив.

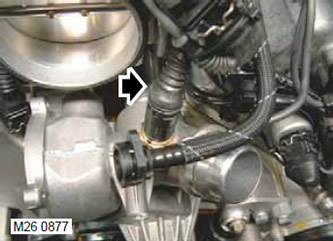

13. Отсоедините разъем датчика температуры охлаждающей жидкости.

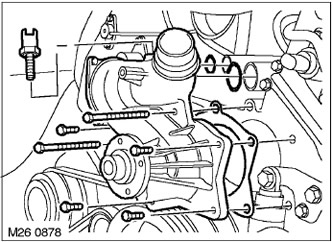

14. Отверните 6 болтов крепления насоса системы охлаждения и снимите насос.

ПРИМЕЧАНИЕ: При снятии насоса не допускайте отсоединения трубок от распределительного патрубка. Если трубки будут отсоединены от распределительного патрубка, то кольцевые уплотнения следует заменить.

15. Снимите с насоса системы охлаждения 2 кольцевых уплотнения и утилизируйте их.

16. Протрите места под установку прокладки.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

17. Выверните датчик температуры охлаждающей жидкости и утилизируйте уплотнительную шайбу.



Сборка


1. Наденьте на датчик температуры охлаждающей жидкости новую уплотнительную шайбу, вверните его и затяните моментом 14 Н·м.

2. Смажьте новые кольцевые уплотнения и установите их в канавки на корпусе насоса.

3. Установите насос системы охлаждения с новой прокладкой на двигатель. Затяните болты. Момент затяжки 10 Н·м.

4. Присоедините разъем датчика температуры охлаждающей жидкости.

5. Протрите привалочные поверхности шкива насоса и фланца насоса системы охлаждения. Установите шкив и усилием руки притяните болты крепления.

6. Удерживая приспособлением LRT-12-215 шкив насоса системы охлаждения, затяните 4 болта крепления шкива. Момент затяжки 10 Н·м.

7. Смажьте новые уплотнительные кольца и установите их на трубку системы дожигания. Установите трубку системы дожигания и затяните болты крепления. Момент затяжки 10 Н·м.

8. Присоедините шланги системы охлаждения к насосу системы и к генератору.

9. Установите ремень привода навесных агрегатов.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель V8.

10. Установите термостат.

СИСТЕМА ОХЛАЖДЕНИЯ: двигатель V8, РЕМОНТНЫЕ РАБОТЫ, Термостат.

11. Установите вентилятор с вязкостной муфтой.



12. Присоедините "отрицательную" клемму аккумуляторной батареи.
