Рендж Ровер 3. Вязкостная муфта вентилятора двигателя V8

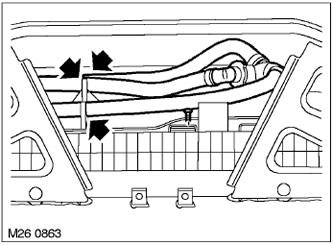

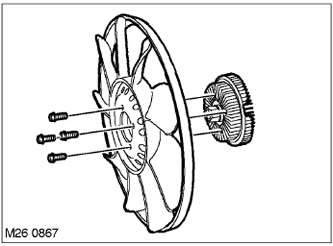

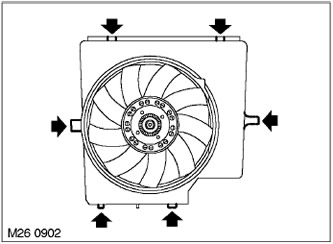

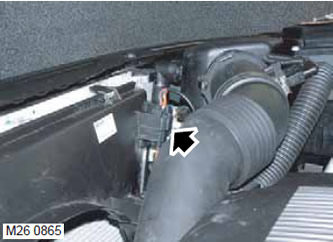

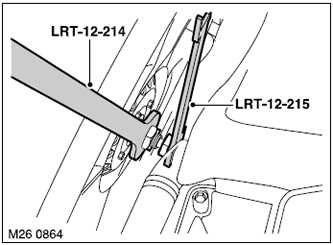

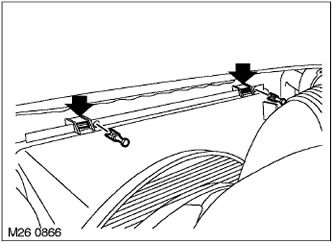

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. Демонтаж1. Установите автомобиль на подъемник. 2. Отсоедините "отрицательную" клемму аккумуляторной батареи. 3. Снимите нижний защитный кожух. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя. 4. Отсоедините 3 шланга системы охлаждения от хомутов на кожухе вентилятора. Выверните винт крепления кожуха вентилятора к радиатору. 5. Отсоедините электрический разъём вентилятора и выньте его из крепления на кожухе вентилятора. 6. С помощью приспособлений LRT-12-214 и LRT-12-215 ослабьте гайку крепления вязкостной муфты и снимите ее в сборе с вентилятором с вала насоса системы охлаждения. ПРИМЕЧАНИЕ: Эта резьба левосторонняя. 7. Снимите фиксаторы кожуха вентилятора. ВНИМАНИЕ: Остов радиатора легко уязвим. Не допускайте повреждения остова вентилятором или кожухом вентилятора. 8. Освободите кожух вентилятора от опор и снимите его вместе с вентилятором. 9. Положите на верстак вентилятор с вязкостной муфтой. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует. 10. Отверните 4 болта и снимите вентилятор с вязкостной муфты. Сборка1. Протрите привалочные поверхности вентилятора и муфты. 2. Оденьте вентилятор на вязкостную муфту и затяните 4 болта. Момент затяжки 10 Н·м. 3. Соблюдая осторожность, установите на место вентилятор с кожухом и закрепите кожух на опорах. 4. Установите вентилятор с муфтой на вал насоса системы охлаждения. Используя приспособления LRT-12-214 и LRT-12-215, затяните гайку крепления вязкостной муфты. Момент затяжки 45 Н·м. 5. Закрепите в кожухе вентилятора разъём дополнительного вентилятора системы охлаждения. 6. Заверните винт крепления кожуха вентилятора к радиатору. 7. Закрепите 3 шланга системы охлаждения в хомут на кожухе вентилятора. 8. Установите на место нижний защитный кожух. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя. 9. Присоедините "отрицательную" клемму аккумуляторной батареи.
