Рендж Ровер 3. Топливный бак двигателя TD6


Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.



Снятие

1. Установите автомобиль на подъёмник.

2. Отсоедините "массовый" провод аккумуляторной батареи.

3. Удалите всё топливо из бака.

Д СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, РЕГУЛИРОВКИ, Удаление топлива из топливного бака. ПРЕДУПРЕЖДЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.











4. Отверните 4 гайки и снимите правую крышку кузова для доступа к топливному баку.











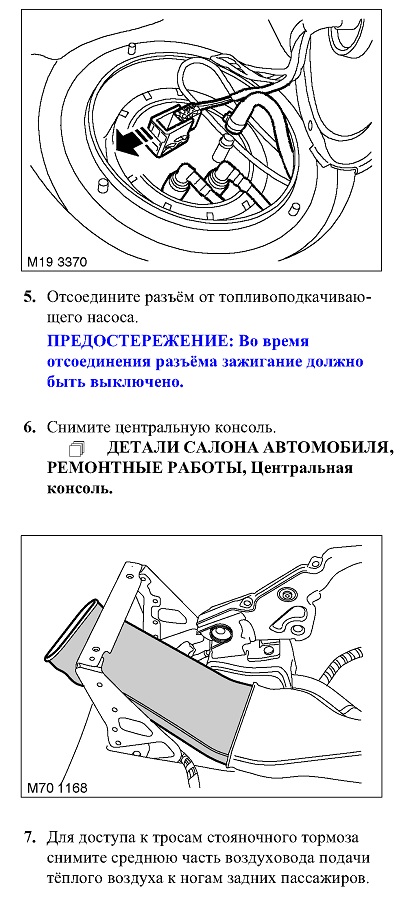

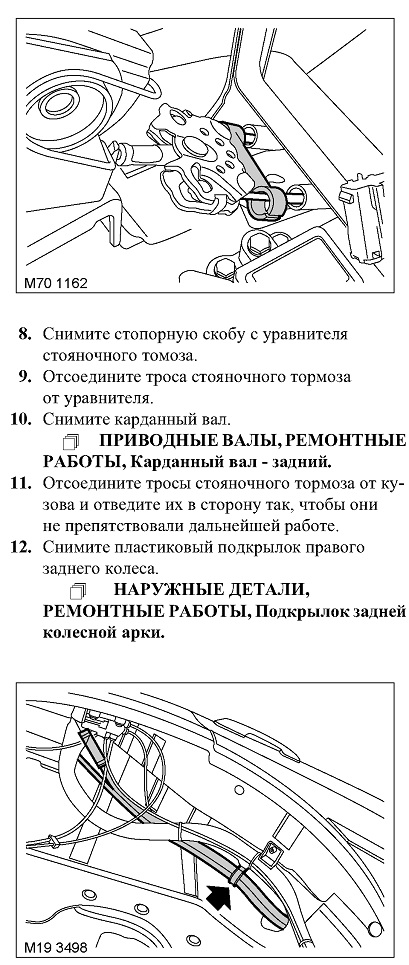

13. Ослабьте хомут крепления шланга заливной трубы и отсоедините шланг от патрубка заливной трубы.

ПРЕДУПРЕЖДЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. В помещении, в котором производится удаление топлива из топливного бака, должен иметься огнетушитель (пенный, углекислотный, газовый или порошковый).


14. Отсоедините шланг заливной трубы и шланг абсорбера паров топлива от скобы крепления на заливной трубе.

15. Снимите хомуты крепления со шланга заливной трубы и шланга абсорбера паров топлива.

16. Снимите левое заднее колесо. ПРЕДУПРЕЖДЕНИЕ: Категорически запрещается работать на или под автомобилем, поднятом только на подъёмнике (домкрате). Во всех случаях автомобиль должен быть установлен на страховочные подставки.













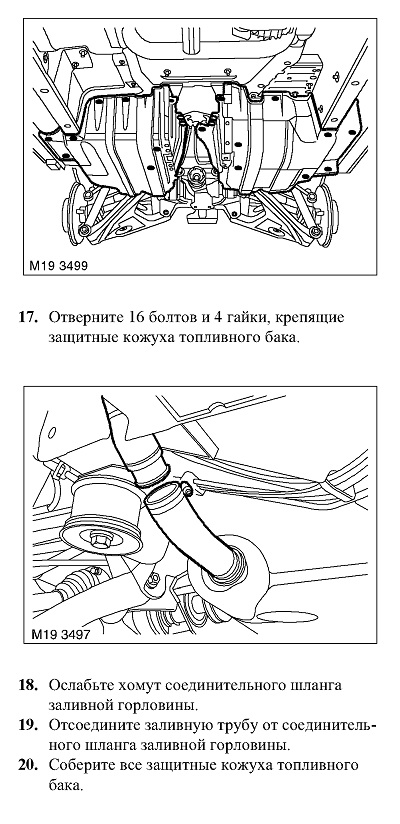

21. Отверните 2 болта, крепящих вспомогательный топливоподкачивающий насос к кронштейнам крепления, отогните кронштейны крепления.

22. Приготовьте подходящую посуду для слива остатков топлива.

23. Ослабьте 2 хомута и отсоедините топливные шланги от патрубков на заднем торце насоса. ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением каких-либо элементом системы убедитесь в том, что места, непосредственно примыкающие к отсоединяемым элементам, очищены от грязи. Открытые концы трубопроводов сразу после отсоединения закрывайте заглушками, предотвращающими попадание в систему посторонних частиц.

24. Отведите топливоподкачивающий насос в сторону и зафиксируйте его.









25. Вместе с помощником отверните 5 болтов

крепления топливного бака к кузову, опустите и снимите его с автомобиля.

ПРИМЕЧАНИЕ: Во время опускания топливного бака необходимо вытянуть шланги заливной трубы и абсорбера паров топлива через отверстие кузова.

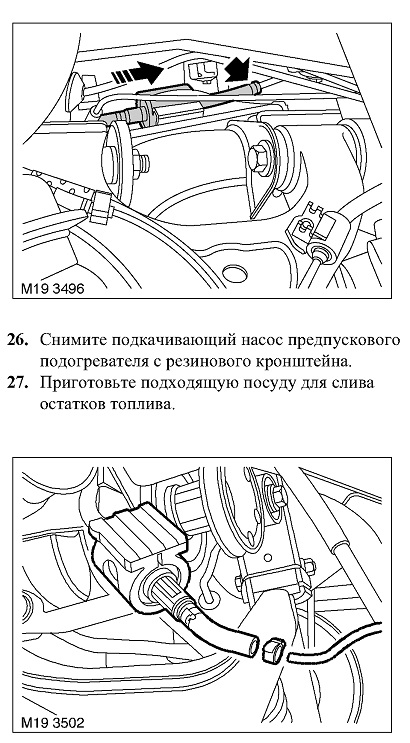

28. Ослабьте хомут на нагнетательном шланге насоса предпускового подогревателя и отсоедините топливный шланг от насоса. ПРИМЕЧАНИЕ: Если снятие топливного бака производилось только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

29. Отсоедините шланг заливной трубы и шланг абсорбера от топливного бака.

30. Снимите шланг заливной трубы и шланг абсорбера паров топлива.

31. Снимите 4 детали крепления, крепящие ленточные хомуты к топливному баку. Снимите ленточные хомуты.






Установка

1. Наденьте шланги заливной трубы и абсорбера на штуцера топливного бака, закрепите их хомутами.

2. Установите на топливный бак ленточные хомуты и закрепите их деталями крепления.

3. Поднесите топливный бак к автомобилю.

4. Наденьте нагнетательный шланг предпускового подогревателя на штуцер топливного насоса подогревателя и закрепите хомутом.

5. Вдвоём с помощником установите болты крепления топливного бака к кузову и затяните их моментом 45 Н«м (33 фунт«футов). ПРИМЕЧАНИЕ: Во время установки топливного бака необходимо пропустить шланги заливной трубы и абсорбера паров топлива через отверстие кузова.

6. Установите и закрепите насос предпускового подогревателя на кронштейне крепления.

7. Наденьте шланг заливной трубы на штуцер заливной трубы и закрепите хомутом.

8. Направьте шланг абсорбера вдоль заливной трубы.

9. Соедините заливную трубу со шлангом заливной горловины бака и закрепите хомутом.

10. Подсоедините к вспомогательному топливоподкачивающему насосу топливные шланги

и закрепите их хомутами.

11. Закрепите топливоподкачивающий насос болтами крепления.

12. Установите болты и гайки крепления защитных кожухов топливного бака и затяните

их моментом 25 Н«м (18 фунт«футов).

13. Установите пластиковый подкрылок правого заднего колеса.


14. Установите колесо и затяните гайки его крепления моментом 140 Н«м (103 фунт«футов).

15. Установите карданный вал.


16. Заполните топливный бак.


17. Установите на место центральную консоль.



18. Подсоедините "массовый" провод аккумуляторной батареи.
