Рендж Ровер 3. Топливная рампа двигателя V8 (снятие и установка)


Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите приёмный воздушный шланг.


3. Снимите левую крышку катушек зажигания.


4. Снимите правую крышку катушек зажигания.











5. Отсоедините разъёмы от катушек зажигания.





























32. Отверните от впускного коллектора 4 болта крепления кронштейнов верхнего кожуха двигателя.

33. Отверните болт крепления топливной рампы ко впускному коллектору и снимите рампу

с форсунками.



Сборка

1. Протрите форсунки и углубления во впускном коллекторе.

2. Вставьте форсунки с рампой во впускной коллектор и вверните болт.

3. Установите на коллектор 2 новых кронштейна и затяните 5 болтов. Момент затяжки 10 Н«м.

4. Установите электровакуумный клапан и присоедините вакуумную трубку.

5. Подведите вакуумную трубку вакуумного усилителя тормозной системы.

6. Присоедините вакуумный шланг тормозной системы и закрепите его хомутом.

7. Присоедините шланг вентиляции картера к клапанной крышке и затяните хомут.

8. Протрите разъёмы топливных шлангов.

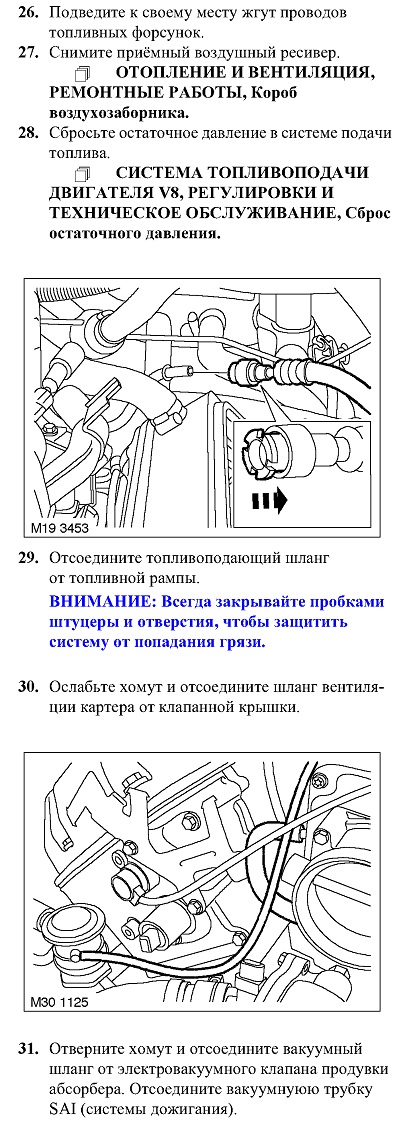

9. Присоедините топливоподающий шланг к топливной рампе.

10. Установите на место приёмный воздушный ресивер.



11. Подведите к своему месту жгут проводов топливных форсунок.

12. Присоедините разъёмы к форсункам правого ряда.

13. Присоедините разъём к датчику детонации (KS).

14. Установите шайбу на шпильку крепления жгута топливных форсунок.

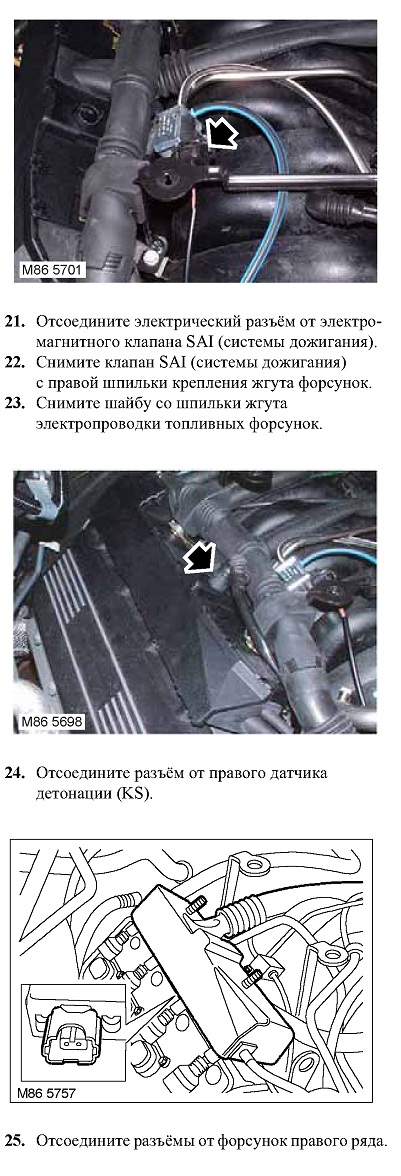

15. Установите клапан SAI (системы дожигания) на правую шпильку крепления жгута форсунок.

16. Наверните 2 гайки крепления жгута топливных форсунок к впускной магистрали и затяните их.




17. Присоедините разъём к электромагнитному клапану системы дожигания (SAI).

18. Установите на кронштейн и закрепите хомутами моторный жгут.

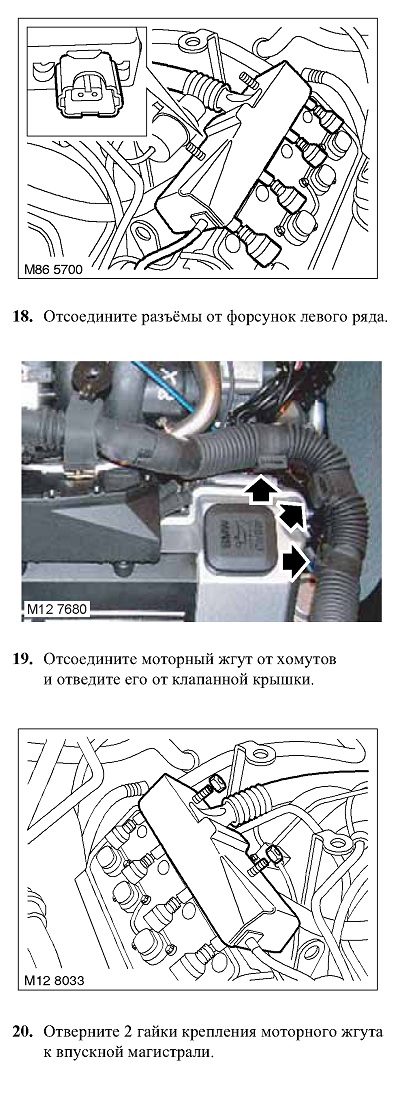

19. Присоедините разъёмы к форсункам левого ряда.

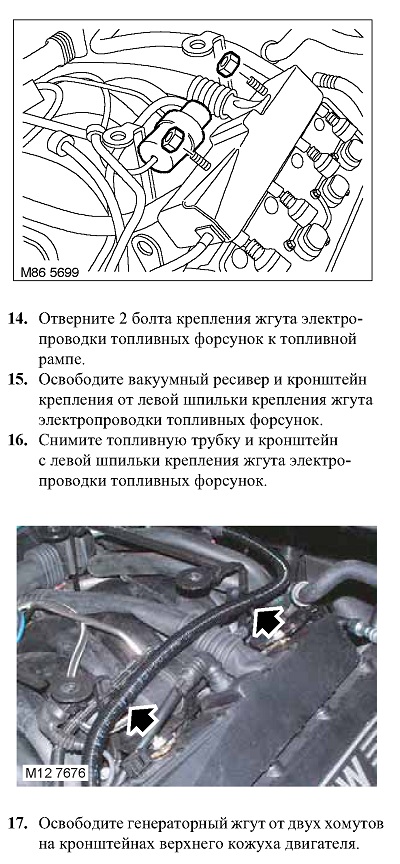

20. Присоедините генераторный жгут к двум хомутам на верхнем кожухе двигателя.

21. Установите топливный шланг с кронштейном на шпильку крепления жгута форсунок левого ряда.

22. Присоедините вакуумный ресивер с кронштейном к шпильке крепления жгута форсунок левого ряда.

23. Наверните 2 гайки крепления жгута топливных форсунок к впускной магистрали и затяните их.

24. Присоедините разъём к датчику детонации (KS).

25. Присоедините разъём к датчику положения распредвала (CMP).

26. Закрепите жгут электропроводки генератора при помощи 4 фиксаторов.

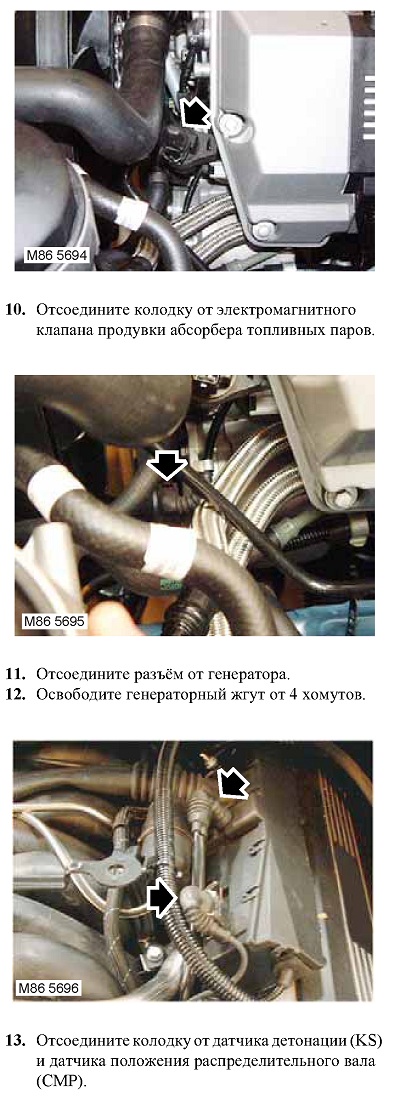

27. Присоедините разъём генератора.

28. Присоедините разъём к клапану продувки абсорбера топливных паров.

29. Закрепите в зажиме разъём жгута системы регулировки фаз газораспределения (VCC).

30. Присоедините разъёмы к электромагнитным клапанам регуляторов фаз газораспределения (VCC).

31. Установите новые пластиковые хомуты и закрепите жгут.

32. Присоедините разъём к датчику положения распредвала (CMP).

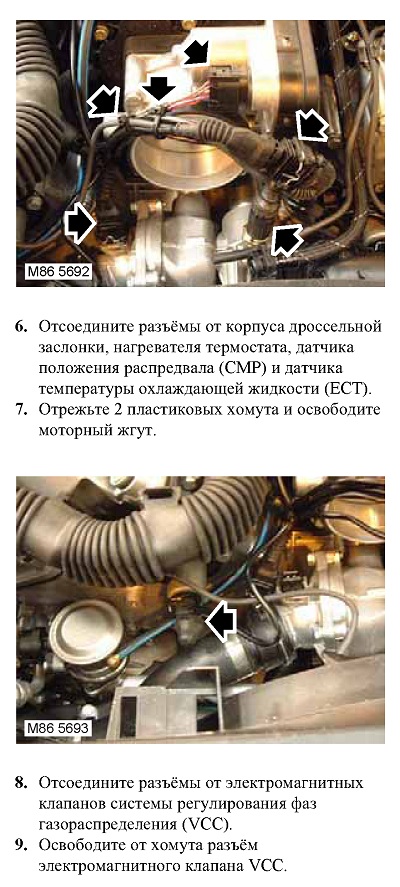

33. Присоедините разъём к дроссельному патрубку.

34. Присоедините колодку к датчику температуры охлаждающей жидкости (ECT).

35. Наденьте разъёмы на катушки зажигания.

36. Установите левую крышку катушек зажигания.



37. Установите правую крышку катушек зажигания.



38. Установите на место приёмный воздушный шланг.
