Рендж Ровер 3. Регулятор давления топлива двигателя TD6

Рендж Ровер 3. Регулятор давления топлива двигателя TD6

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО), газовый или порошковый.

2. Выверните 2 болта крепления воздушного патрубка к теплообменнику охлаждения топлива.

3. Отверните 2 болта крепления воздушного патрубка теплообменника охлаждения топлива к верхней поперечине рамки радиатора.

4. Снимите воздушный патрубок теплообменника охлаждения топлива, чтобы обеспечить дальнейший доступ.

5. Снимите впускной коллектор.

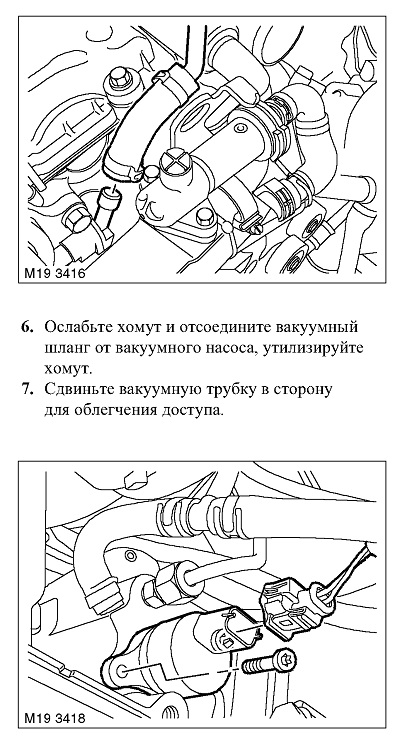

8. Отсоедините разъём от регулятора давления топлива.

9. Разложите ветошь для сбора вытекающего топлива.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
10. Отверните 2 болта с головками Т30, отведите жгут в сторону для обеспечения дальнейшего доступа. Осторожно снимите регулятор давления топлива. Утилизируйте 2 прокладки.

Сборка

1. Протрите регулятор давления и ответные привалочные поверхности.

2. Установите на регулятор давления топлива новые прокладки.

3. Установите регулятор давления и затяните болты моментом 10 Н«м.

4. Присоедините шланг к вакуумному насосу и закрепите его новым хомутом.

5. Подсоедините разъём к топливному насосу.

6. Установите прокладки впускного коллектора.

7. Установите воздушный патрубок в сборе и закрепите теплообменник.

8. Закрепите воздушный патрубок теплообменника на верхней поперечине рамки радиатора и затяните болты. Момент затяжки 3 Н«м.

9. Присоедините "отрицательную" клемму аккумуляторной батареи.
