Рендж Ровер 3. Промежуточный охладитель наддувочного воздуха двигателя TD6

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите двигатель вентилятора.



- вентилятор конденсатора.

3. Снимите нижний защитный фартук.



- передняя.

4. Снимите вязкостную муфту вентилятора.

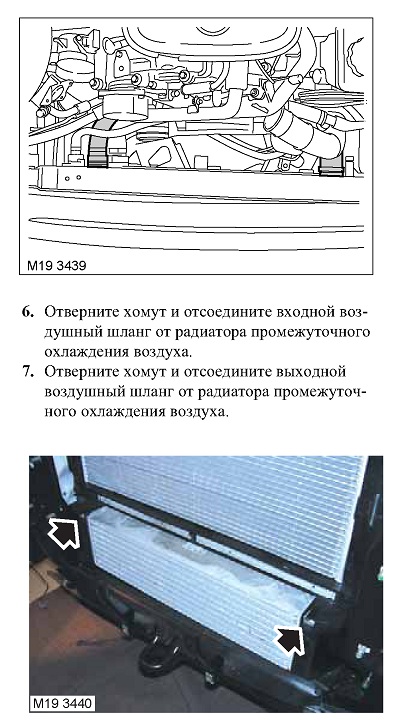

5. Отверните 4 гайки и 2 болта крепления поперечины к подрамнику и снимите поперечину.


8. Освободите 2 зажима крепления радиатора промежуточного охлаждения к опоре и осторожно снимите радиатор.

Сборка

1. Установите на опору радиатор промежуточного охлаждения воздуха и закрепите его зажимами.

2. Наденьте и закрепите шланги радиатора промежуточного охлаждения.

3. Установите на поперечину на подрамник, наверните гайки вверните болты. Момент затяжки гаек 45 Н«м, болтов - 25 Н«м.

4. Установите вязкостную муфту вентилятора.


5. Установите на место нижний защитный фартук.




6. Установите двигатель вентилятора.


7. Присоедините "отрицательную" клемму аккумуляторной батареи.
