Рендж Ровер 3. Прокладка (прокладки) впускного коллектора двигателя V8

Рендж Ровер 3. Прокладка (прокладки) впускного коллектора двигателя V8

Разборка

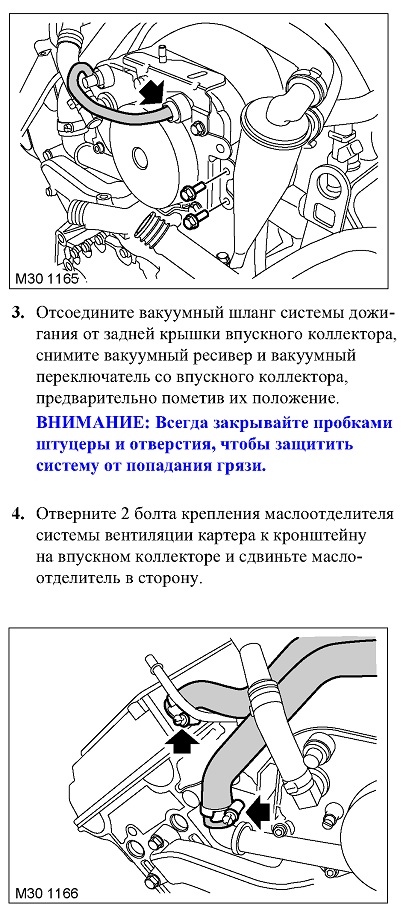

5. Ослабьте хомут и снимите шланг вентиляции картера с задней крышки впускного коллектора. ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

6. Ослабьте хомут и отсоедините шланг вентиляции картера от клапанной крышки. ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

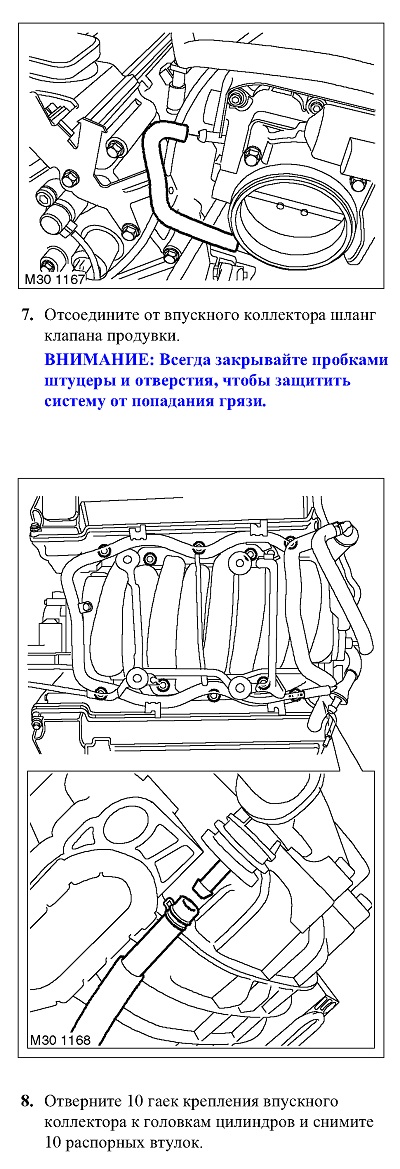

9. Приподнимите впускной коллектор, чтобы получить доступ к сливному шлангу коллектора.

10. Ослабьте хомут и отсоедините сливной шланг от впускного коллектора. Утилизируйте хомут. ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.

11. Снимите впускной коллектор и утилизируйте 4 прокладки.

Сборка

1. Установите на впускной коллектор новые прокладки.

2. Наденьте сливной шланг, расположив коллектор над головками и закрепите шланг новым хомутом.

3. Наденьте впускной коллектор на шпильки, установите распорные втулки, равномерно

и последовательно затяните гайки моментом 10 Н«м.

4. Присоедините ко впускному коллектору шланг клапана продувки.

5. Наденьте шланги вентиляции картера и закрепите их хомутами.

6. Установите маслоотделитель системы вентиляции картера на кронштейн и затяните болты моментом 6 Н«м.

7. Установите вакуумный переключатель системы дожигания и вакуумный ресивер на впускной коллектор, присоедините шланги к задней крышке впускного коллектора.

8. Присоедините вакуумный к электромагнитному клапану системы дожигания.

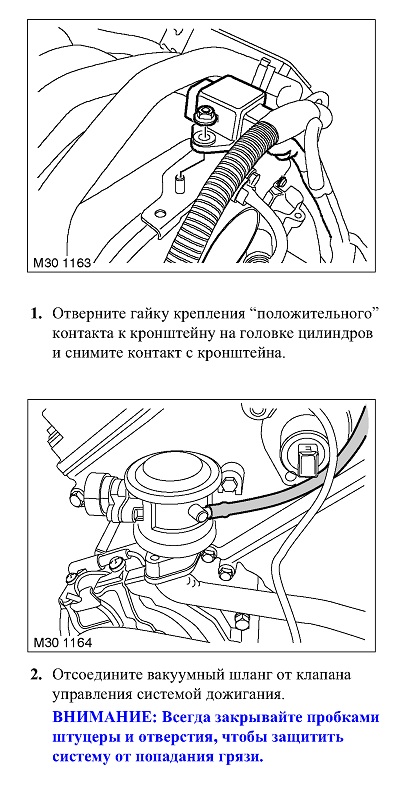

9. Наденьте на кронштейн впускного коллектора “положительный” контакт и затяните гайку. Момент затяжки 10 Н«м.
