Рендж Ровер 3. Верхняя передняя крышка ГРМ левой головки цилиндров двигателя V8

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.



Демонтаж

1. Установите автомобиль на подъемник.

2. Отсоедините "отрицательную" клемму аккумуляторной батареи.

3. Слейте из двигателя охлаждающую жидкость.



4. Снимите защитный кожух вентилятора.



5. Снимите электромагнитный клапан продувки угольного абсорбера.



6. Освободите жгут датчика положения распредвала от зажима и снимите зажим с крышки привода ГРМ.


7. Отсоедините разъём от датчика положения распредвала.

8. Освободите шланг вентиляции топливной системы от кронштейна на крышке привода ГРМ.


9. Отсоедините колодку от генератора.

10. Освободите генераторный жгут из 3 хомутов.

11. Снимите клапанную крышку левой головки цилиндров.



12. Снимите электромагнитный клапан левого регулятора фаз газораспределения.



13. Ослабьте хомут и отсоедините шланг системы охлаждения от генератора.

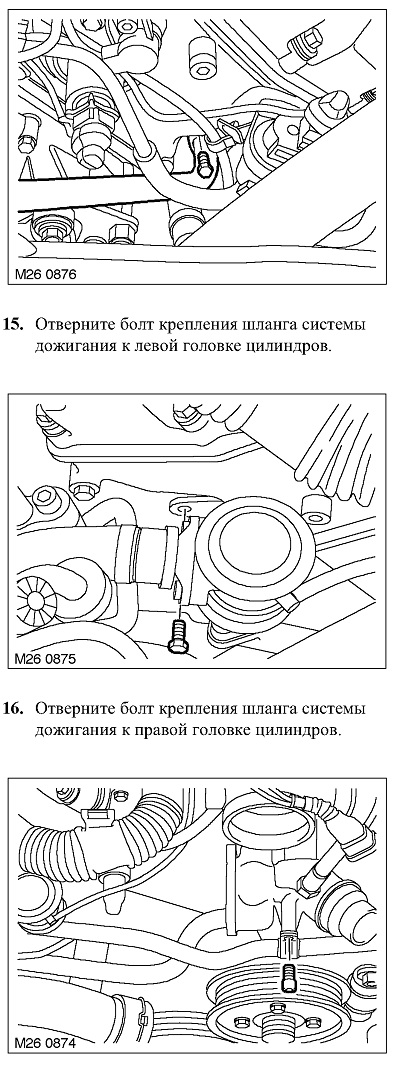

14. Выньте зажим, отсоедините нижний шланг радиатора от корпуса термостата, отверните болт стяжного хомута.

17. Отверните болт крепления хомута, поддерживающего шланг системы дожигания, от насоса системы охлаждения.

18. Снимите шланги системы дожигания с головок цилиндров и отведите их в сторону. Утилизируйте уплотнительные кольца.


19. Отверните 6 болтов крепления крышки привода ГРМ к головке цилиндров и снимите крышку.

20. Утилизируйте прокладку крышки привода ГРМ. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разбороч-ные операции выполнять не следует.

21. Отверните 2 болта крепления двух кронштейнов на верхней передней крышке ГРМ и снимите кронштейны.

22. Отверните болт крепления датчика положения распредвала и снимите датчик.

23. Утилизируйте уплотнительное кольцо.



Сборка

1. Протрите датчик положения распредвала и ответные привалочные поверхности.

2. Установите на датчик положения распредвала новое кольцевое уплотнение.

3. Установите датчик положения распредвала, вверните болт затяните его моментом 10 Н«м.

4. Установите на крышку привода ГРМ 2 кронштейна, вверните болты и затяните их.

5. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.

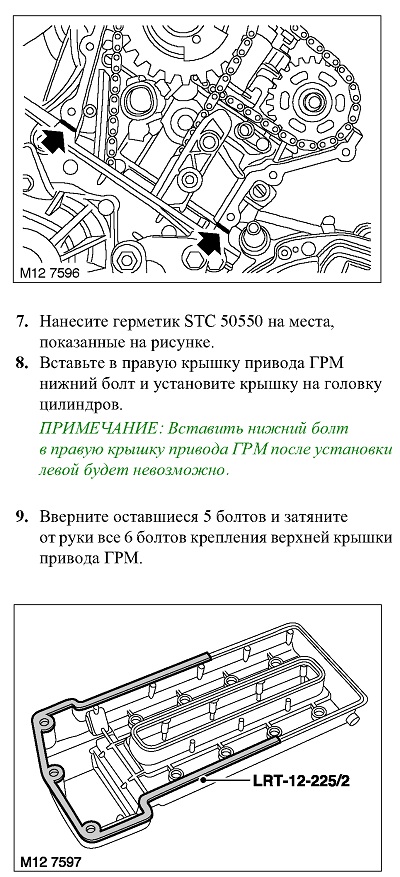

6. Установите новую прокладку крышки привода механизма газораспределения .


10. Поставьте оправку LRT-12-225/2 на клапанную крышку левой головки цилиндров.

11. Установите клапанную крышку с оправкой, вверните 4 болта и затяните их моментом 10 Н«м.

12. Затяните болты крепления крышки привода ГРМ моментом 15 Н«м.

13. Отверните 4 болта крепления клапанной крышки, снимите клапанную крышку с оправкой LRT-12-225/2.

14. Поставьте 2 новых кольцевых уплотнения

на шланг системы дожигания и уложите шланг на двигатель. Вверните и затяните 3 болта крепления шланга системы дожигания к двигателю.

15. Вверните болт крепления нижнего шланга радиатора к кронштейну и затяните его.

16. Присоедините шланг системы охлаждения к генератору и закрепите его хомутом.

17. Установите электромагнитный клапан левого регулятора фаз газораспределения.


18. Установите клапанную крышку левой головки цилиндров.



19. Присоедините разъём к генератору и закрепите генераторный жгут в трёх хомутах.

20. Закрепите шланг вентиляции топливной системы на кронштейне на крышке привода ГРМ.

21. Присоедините разъём к датчику положения распредвала.

22. Закрепите жгут датчика положения распредвала в зажиме и закрепите зажим на крышке привода ГРМ.

23. Установите защитный кожух вентилятора.


24. Заполните систему охлаждения охлаждающей жидкостью.


25. Присоедините "отрицательную" клемму аккумуляторной батареи.
