Рендж Ровер 3. Прокладка клапанной крышки левой головки цилиндров двигателя V8




Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены.


Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите шумоизолирующий кожух двигателя.



3. Снимите воздушный патрубок.



4. Сбросьте остаточное давление в системе подачи топлива.














5. Отсоедините топливоподающий шланг от топливной рампы.

ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.






6. Отстегните 2 хомута крепления провода аккумулятора к кронштейнам шумоизолирующего кожуха.








7. Освободите насос отопителя от опорных резиновых подушек и отведите его в сторону.

8. Ослабьте хомут и отсоедините шланг вентиляции картера от клапанной крышки.

9. Снимите левую крышку катушек зажигания.



12. Отверните 7 гаек крепления катушек зажигания к клапанной крышке. Выньте 4 катушки зажигания.

13. Утилизируйте прокладку крышки катушек зажигания.












14. Отверните 8 гаек и 3 болта крепления клапанной крышки к головке цилиндров. Снимите клапанную крышку, утилизируйте 2 прокладки и 11 уплотнительных шайб.



Сборка

1. Протрите привалочные поверхности клапанной крышки и головки цилиндров.














2. Нанесите герметик STC 50550 на места, показанные на рисунке.

3. Использовав 2 новые прокладки и 11 уплотнительных шайб, поставьте клапанную крышку на головку цилиндров.










4. Наживите 8 гаек и 3 болта крепления клапанной крышки и затяните их в показанной последовательности. Момент затяжки 10 Н«м.

5. Вставьте 4 катушки зажигания.

6. Наверните 7 гаек крепления катушек зажигания к клапанной крышке и затяните их. Момент затяжки 4 Н«м.

7. Наденьте разъёмы на катушки зажигания.

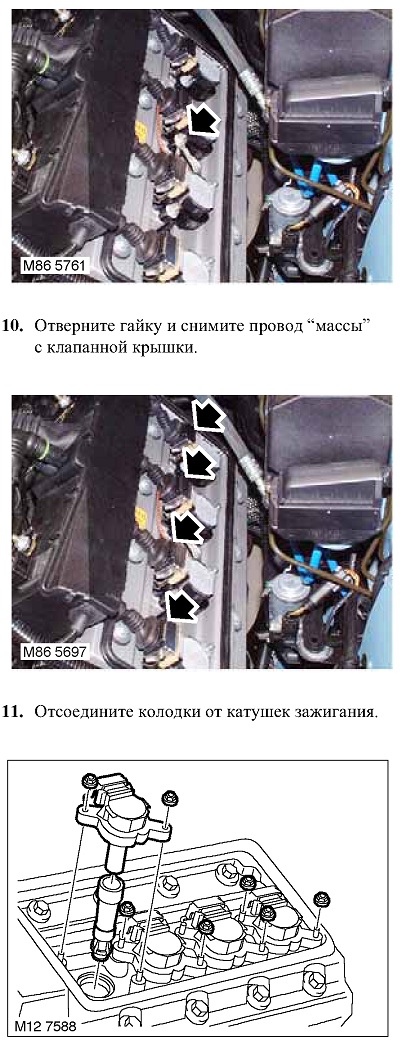

8. Наденьте провод “массы” на клапанную крышку и затяните гайку. Момент затяжки 4 Н«м.

9. Установите новую прокладку крышки катушек зажигания.

10. Установите левую крышку катушек зажигания.


11. Присоедините шланг вентиляции картера и затяните хомут.

12. Прикрепите насос отопителя к резиновым подушкам.

13. Пристегните 2 хомута крепления провода аккумулятора к кронштейнам шумоизолирующего кожуха.

14. Присоедините быстродействующий разъём топливного шланга к топливной рампе.

15. Установите на место воздушный патрубок.



16. Установите на место шумоизолирующий кожух двигателя.



17. Присоедините "отрицательную" клемму аккумуляторной батареи.
