Рендж Ровер 3. Сборка прокладки правой головки цилиндров двигателя V8

Рендж Ровер 3. Сборка прокладки правой головки цилиндров двигателя V8

1. Очистите поверхности головки блока, блока цилиндров, штифты и отверстия под штифты. При необходимости, удалите остатки герметика скребком из твёрдого дерева. Убедитесь в том, что остатки удалённого герметика не попали в масляные и водяные каналы и в резьбовые гнёзда.

ВНИМАНИЕ: Убедитесь в том, что в резьбовых гнёздах блока цилиндров не осталось масло или охлаждающая жидкость. Если этого не сделать, то, при заворачивании болтов крепления головки, можно повредить блок цилиндров.

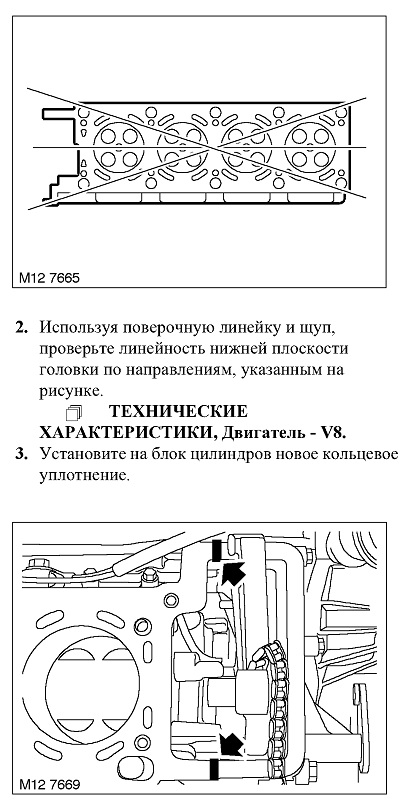

4. Нанесите герметик STC 50550 на места, показанные на рисунке.

5. Наденьте новую прокладку головки блока

на установочные штифты в блоке цилиндров.

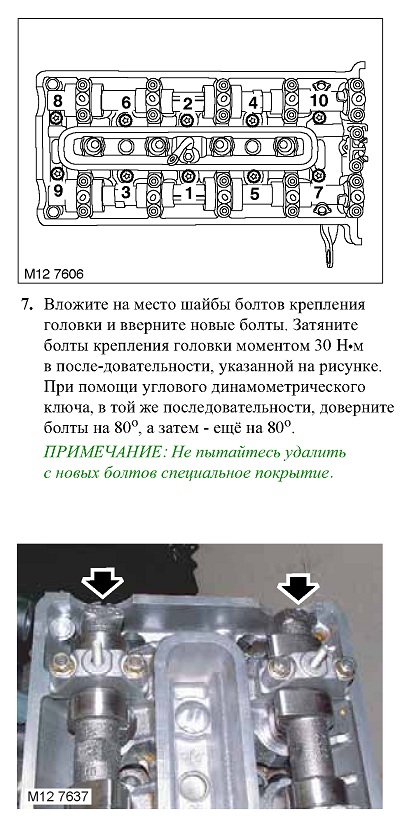

6. С помощью напарника поставьте головку на блок, проследив за тем, чтобы она попала на штифты.

8. Осторожно поворачивайте распредвалы до тех пор, пока буквы и номера цилиндров, расположенные в задней части валов, не окажутся направленными вверх.

ПРИМЕЧАНИЕ: Кажущееся неправильным положение распредвалов не говорит о неправильной установке фаз газораспределения.

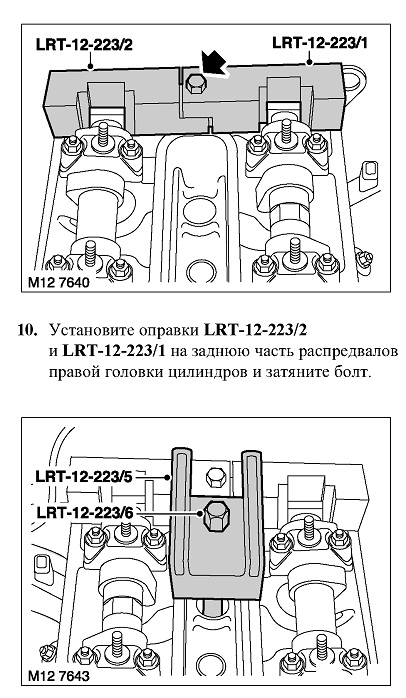

9. Ослабьте болт крепления оправки LRT-12-223/2 к оправке LRT-12-223/1.

11. Установите оправки LRT-12-223/5

и LRT-12-223/6 на правую головку цилиндров и притяните оправку LRT-12-223/6, используя резьбовое гнездо свечи.

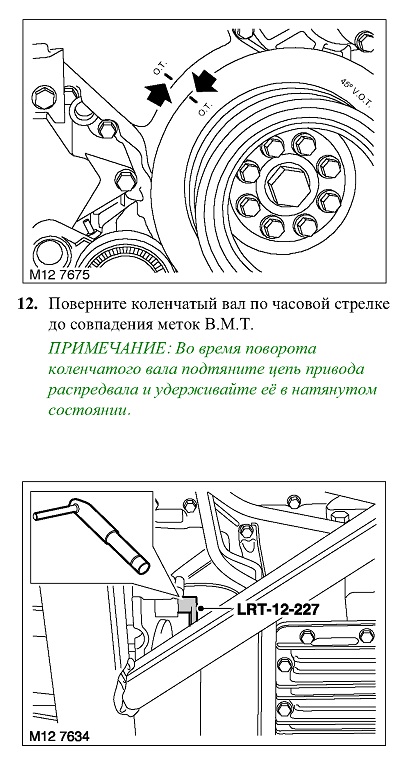

13. Вставьте палец LRT-12-227 через лючок и зафиксируйте маховик в положении В.М.Т.

14. Установите торцевую головку LRT-12-226 на электромагнитный клапан регулятора фаз газораспределения и вверните клапан.

15. Установите правый регулятор фаз газораспределения.

16. Присоедините шланги системы охлаждения к жидкостному насосу.

17. Установите правый выпускной коллектор.

18. Приверните новый масляный фильтр и залейте в двигатель масло.

19. Заполните систему охлаждения охлаждающей жидкостью.

20. Присоедините "отрицательную" клемму аккумуляторной батареи.
