Рендж Ровер 3. Задняя опора двигателя TD6




Снятие

1. Установите автомобиль на подъёмнике.

2. Отсоедините "отрицательный" провод от аккумуляторной батареи.

3. Поднимите автомобиль.

4. Снимите систему выпуска отработавших газов.

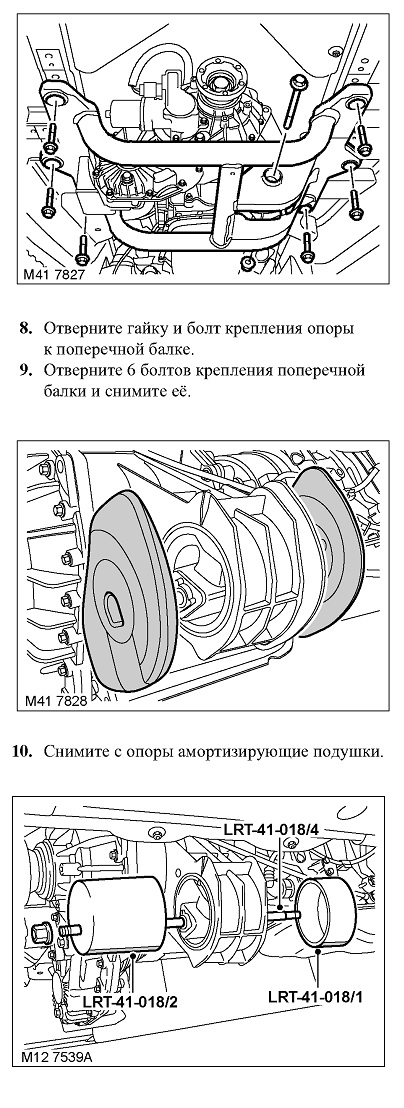

11. Смажьте средний винт приспособления

LRT-41-018/4консистентной смазкой с дисульфидом молибдена и соберите приспособление для съёма опоры с раздаточной коробки, как это показано на рисунке.

ВНИМАНИЕ: Убедитесь в том, что указатель положения приспособления установлен на 6 часов. Указатель положения представляет собою фрезерованные лыски на компонентах LRT-41-018/1 и LRT-41-018/2 приспособления.




Установка

1. Протрите привалочные поверхности.

2. Для облегчения сборки смажьте новую опору и сверление в раздаточной коробке.









3. Установите новую опору против задней части раздаточной коробки и начните заводить её на место. Опора должна быть параллельна поверхности раздаточной коробки при совмещённых установочных метках.

ПРИМЕЧАНИЕ: Чтобы облегчить установку, продублируйте установочные метки на боковой поверхности опоры.

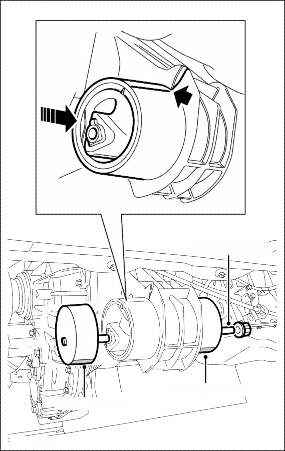

4. Смажьте средний винт приспособления LRT-41-018/4консистентной смазкой с дисульфидом молибдена и соберите приспособление для установки опоры на раздаточную коробку, как это показано на рисунке. Начните установку при полностью вывернутом среднем винте, когда опора будет установлена примерно

на 75%, винт нужно полностью ввернуть в планшайбу LRT-41-018/1, чтобы уменьшить его длину. Это нужно для того, чтобы средний винт приспособления LRT-41-018/4, не задевал поддон коробки передач.

ВНИМАНИЕ: Убедитесь в том, что указатель положения приспособления установлен на 6 часов.




5. Обеспечьте правильную установку опоры (параллельно поверхности раздаточной коробки). При необходимости поправить положение опоры воспользуйтесь киянкой.

6. Установите амортизирующие подушки.

7. Установите поперечную балку на опору, установите болт с гайкой, но не затягивайте её.

8. Установите поперечную балку на своё место, вверните болты и затяните их. Момент затяжки 90 Н«м.

9. Уберите из-под коробки передач гидравлическую стойку.

10. Затяните гайку и болт крепления опоры к поперечной балке. Момент затяжки 74 Н«м.

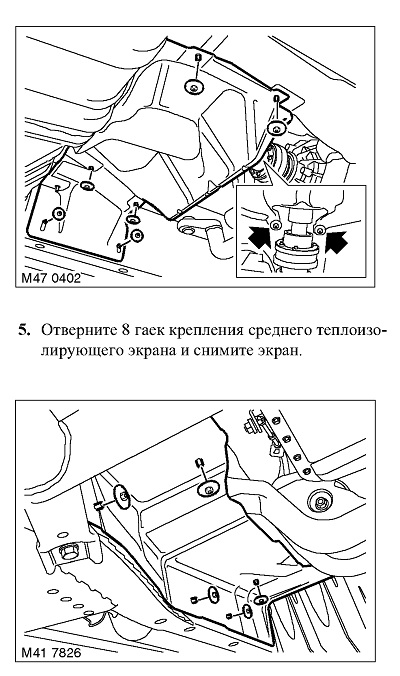

11. Установите теплозащитный экран и закрепите его гайками.

12. Установите средний теплозащитный экран и закрепите его гайками.

13. Установите систему выпуска отработавших газов.


14. Присоедините "отрицательный" провод к аккумуляторной батареи.
