Подъём кузова автомобиля

При подъеме автомобиля необходимо соблюдать следующие инструкции.

Поднимайте автомобиль только на ровной

и твёрдой поверхности.
Включите стояночный тормоз.
Переведите селектор автоматической коробки передач в положение "Р".

Для того чтобы избежать повреждений компонентов, находящихся снизу автомобиля, строго соблюдайте следующие указания.

НЕ УСТАНАВЛИВАЙТЕ ДОМКРАТЫ ИЛИ КРОНШТЕЙНЫ ПОДЪЁМНИКОВ ПОД СЛЕДУЮЩИЕ КОМПОНЕНТЫ:
Панели кузова, за исключением специальных

предусмотренных опорных площадок
Бамперы
Топливные трубопроводы
Топливный бак
Тормозные трубопроводы
Рычаги передней или задней подвески
Раздаточную коробку
Рулевые тяги
Редукторы передней или задней оси
Масляный поддон двигателя
Автоматическую коробку передач

ПРИМЕЧАНИЕ: Для выполнения некоторых операций может потребоваться установить упор под масляный поддон. В этом случае между поддоном двигателя и упорной частью подъёмного приспособления следует положить деревянный брусок или кусок резины.

Домкрат, входящий в комплект ЗИП автомобиля Домкрат, прилагаемый к автомобилю, предназначается для использования только в экстренных случаях при замене колеса. ЗАПРЕЩАЕТСЯ использовать этот домкрат для других целей. Места установки этого домкрата и последовательность действий приведены в Инструкции по эксплуатации автомобиля. Запрещается проведение каких-либо работ на автомобиле, установленном только на домкрате.

Гидравлический домкрат

Для использования годятся только гидравлические домкраты с разрешённой нагрузкой не менее 1500 кг (3300 фунтов).

ПРЕДУПРЕЖДЕНИЕ: Перед началом работ снизу автомобиля, вывешенном на домкрате, необходимо установить подставки под кузов в предусмотренных местах.

При подъёме автомобиля устанавливайте под колёса противооткатные упоры. Не следует полагаться на стояночный тормоз после отрыва колёс задней оси он не работает.

Подъём автомобиля и установка подставок

На приведённых ниже иллюстрациях показаны точки поддомкрачивания.

Подъём передней части автомобиля

Включите стояночный тормоз, переведите селектор автоматической коробки передач в положение "Р" и положите противооткатные башмаки под задние колёса.

ПРЕДУПРЕЖДЕНИЕ: При подъёме передней части автомобиля всегда подкладывайте противооткатные башмаки под задние колёса.

Места установки подставок под переднюю часть автомобиля.

Установите шток гидравлического подъёмника под поперечину переднего подрамника, как показано на иллюстрации.

Приподнимите автомобиль так, чтобы можно было установить подставки или под передний подрамник, или под рекомендованные площадки кузова для использования штатного подъёмника.

ПРЕДОСТЕРЕЖЕНИЕ: Для предотвращения повреждения кузова между опорной площадкой кузова и подставкой положите деревянные бруски или куски резины.

Аккуратно опустите шток домкрата автомобиль должен плавно опуститься на подставки.

ПРЕДУПРЕЖДЕНИЕ: После подъёма автомобиля домкрате он должен быть установлен на страховочные подставки.

Перед началом работ снизу автомобиля ещё раз убедитесь в надёжности установки автомобиля на подставках.

Для снятия автомобиля с подставок проделайте указанные операции в обратном порядке.

Подъём задней части автомобиля

Переведите селектор автоматической коробки передач в положение "Р" и положите противооткатные башмаки под передние колёса.

ПРЕДУПРЕЖДЕНИЕ: При подъёме задней части автомобиля всегда подкладывайте противооткатные башмаки под передние колёса.

M01 0283

Установите шток гидравлического подъёмника по центру поперечины заднего подрамника, как показано на иллюстрации. Автомобиль можно поднять также за центральную часть буксировочного устройства, если оно установлено.

Места установки подставок под заднюю часть автомобиля.

Поднимите заднюю часть автомобиля так, чтобы можно было установить подставки под задний подрамник. Подставки можно установить также под площадки кузова, предназначенные для использования штатного домкрата, или под передние точки крепления заднего подрамника.

ПРЕДОСТЕРЕЖЕНИЕ: Если в процессе подъёма кузова повредились шайбы передних точек креепления заднего подрамника, то их необходимо заменить.

Аккуратно опустите шток домкрата автомобиль должен плавно опуститься на подставки.

ПРЕДУПРЕЖДЕНИЕ: После подъёма автомобиля на домкрате он должен быть установлен на страховочные подставки.

Перед началом работ снизу автомобиля ещё раз убедитесь в надёжности установки автомобиля на подставках.

Для снятия автомобиля с подставок проделайте указанные операции в обратном порядке.

Подъём автомобиля на стационарных подъёмниках

Необходимо прочитать следующие инструкции перед подъёмом автомобиля на стационарных подъёмниках.

ПРЕДУПРЕЖДЕНИЕ: Домкрат в составе четырёхстоечного подъёмника, предназначенный для вывешивания автомобиля за кузов, не позволяет надёжно удержать вывешенный автомобиль.

M01 0314

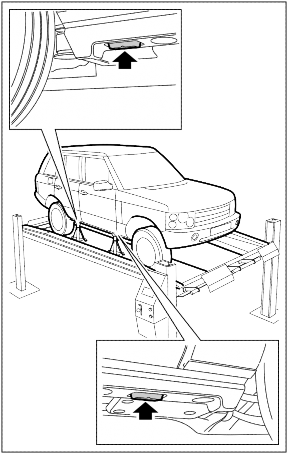

Для вывешивания автомобиля за кузов на четырёхстоечном подъёмнике следует по очереди вывесить переднюю и заднюю части автомобиля и установить под них подставки. Подставки следует устанавливать под площадки кузова, предназначенные для установки штатного домкрата.

ПРЕДУПРЕЖДЕНИЕ: Запрещается использовать верхний и нижний рычаги подвески для подъёма автомобиля.

Буксировка автомобиля

Автомобиль имеет постоянный привод на все четыре колеса. При буксировке неисправного автомобиля строго следуйте приведённым инструкциям:

Буксировка автомобиля на жёсткой или гибкой сцепке с исправной тормозной системой и рулевым управлением

Переведите селектор автоматической коробки передач в положение "N".

ВНИМАНИЕ: Если селектор АКП не удаётся перевести в положение "N", то от буксировки автомобиля придётся отказаться.

M01 0315

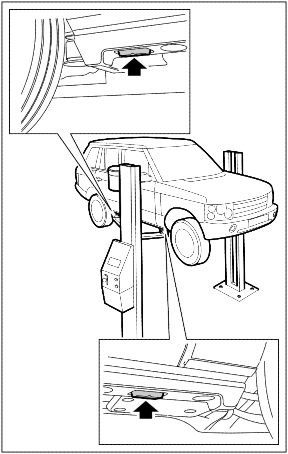

Для вывешивания автомобиля можно также воспользоваться двухстоечным подъёмником. Опорные кронштейны (лапы) подъёмника подведите под площадки, предназначенные для установки штатного домкрата.

ВНИМАНИЕ: Для предотвращения повреждения кузова между опорной площадкой кузова и кронштейном подъёмника положите деревянные бруски или куски резины.

Установите механизм переключения раздаточной коробки в нейтральное положение. Для этого вставьте предохранитель на 5 ампер в гнездо "37" блока реле и предохранителей в салоне автомобиля.

ВНИМАНИЕ: Если на автомобиле повреждена система электрооборудования и не удаётся установить нейтральное положение механизма переключения раздаточной коробки, то автомобиль можно буксировать со скоростью не более 30 км/ч

(20 миль в час) в течение 3 часов.

ВНИМАНИЕ: После завершения ремонта автомобиля не забудьте удалить предохранитель

на 5 ампер из блока реле и предохранителей.

Поверните ключ замка зажигания в положение "ll". Выдержите его в этом положении в течение 15 секунд, затем снова поверните его в положение "l".

ПРЕДУПРЕЖДЕНИЕ: Во время буксировки автомобиля запрещатеся поворачивать ключ замка зажигания в положение "О" или вынимать его из замка. Если неисправна система электрооборудования, то отсоедините аккумуляторную батарею перед тем, как повернуть ключ замка зажигания

в положение "ll".

ВНИМАНИЕ: Если вы выполнили все приведённые выше инструкции и установили механизм переключения раздаточной коробки в нейтральное положение, то автомобиль можно буксировать со скоростью не более 80 км/ч (50 миль в час)

в течение 6 часов.

Закрепите буксирный трос, цепь или канат за проушину кузова.

Снимите автомобиль со стояночного тормоза.

ПРЕДУПРЕЖДЕНИЕ: Если двигатель не работает, то на автомобиле не будет функционировать вакуумный усилитель тормозной системы и усилитель рулевого управления. Соответственно возрастёт усилие на педали тормоза и усилие, прикладываемое к рулевому колесу. Запрещается использовать буксировочные проушины кузова для "вытаскивания" автомобиля в особо сложных дорожных условиях.

Буксировка методом частичной погрузки

Чтобы избежать повреждений автомобиля при буксировке методом частичной погрузки следует снять передний или задний карданные валы,

в зависимости от того, какая ось автомобиля размещается в кузове автомобиля-тягача.

Для того чтобы установить карданные валы в правильном положении, перед отсоединением нанесите на фланцы раздаточной коробки и редуктора метки спаренности.

Отверните болты крепления, снимите карданный вал с автомобиля.

Если передняя ось автомобиля помещается в кузов тягача, то поверните ключ замка зажигания в положение "1". В этом положении произойдёт разблокирование замка рулевого управления.

Рулевое колесо и/или рулевые тяги должны быть зафиксированы в положении движения по прямой. ЗАПРЕЩАЕТСЯ использовать для этих целей штатный замок блокировки рулевого управления.

Буксировочные проушины

Показанные на рисунке буксирные проушины предназначены только для буксировки неисправного автомобиля. Запрещается использовать их для буксировки жилого автоприцепа.

Перевозка автомобиля

Перевозка автомобильным транспортом Проушины для закрепления троса имеются в передней и задней частях автомобиля. Запрещается использовать любые другие компоненты автомобиля для закрепления захватов трейлера.

Установите автомобиль на предназначенное для него место и затормозите его стояночным тормозом.

Переведите селектор автоматической коробки передач в положение "N".

Если вы оставите селектор АКП в положении "Р", то может быть поврежден блокировочный механизм АКП.
