Насос гидроусилителя руля автобусов ЛАЗ







 (рис. 113) лопастного типа, двойного действия, т. е. имеет по две полости нагнетания и всасывания. Насос с бачком установлен на двигателе. Привод его осуществляется клиновым ремнем шкива, расположенным на переднем конце коленчатого вала двигателя. Ротор 9 имеет пазы, в которых перемещаются лопасти 14. Ротор установлен на валу на шлицах, что обеспечивает возможность взаимного осевого перемещения ротора и вала.

При вращении вала насоса лопасти прижимаются к криволинейной поверхности статора под действием центробежной силы и давления масла под ними. В полостях всасывания масло попадает в пространство между лопастями, а затем при повороте ротора вытесняется в полости нагнетания.

Все масло, возвращающееся из гидравлической системы в насос, проходит через сетчатый фильтр 2. На случай засорения фильтра имеется клапан 12.

Для предотвращения шумов и повышенного износа насоса при большой скорости вращения коленчатого вала служит трубопровод 18, который соединен с полостью бачка.

В крышке бачка расположены Два клапана. Перепускной клапан 13 ограничивает количество масла, подаваемого насосом к гидроусилителю при повышении скорости вращения коленчатого вала двигателя.

Перепускной клапан работает следующим образом. Гнездо клапана соединено одним отверстием с полостью нагнетания насоса, а другим — с линией нагнетания системы гидроусилителя, которая в свою очередь соединена с полостью нагнетания насоса калиброванным каналом К. С увеличением подачи масла в систему гидроусилителя разность давления в полостях, а также на торцах перепускного клапана возрастает. При определенной разности давлений пружина сжимается и клапан, перемещаясь вправо, сообщает полость нагнетания с бачком. Таким образом, дальнейшее увеличение подачи жидкости в систему почти прекращается.
Предохранительный клапан 17, помещенный внутри перепускного, ограничивает давление масла в системе, открываясь при давлении 65—70 кГ/см2.

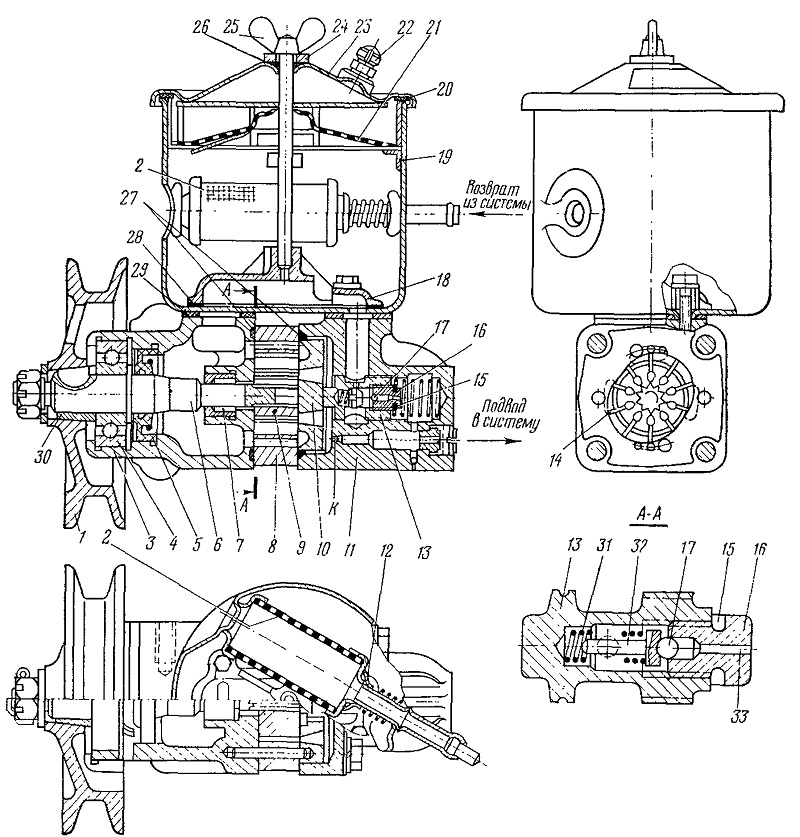

Рис. 113. Насос гидроусилителя рулевого управления:
1-шкив; 2 — сетчатый фильтр; 3 —корпус насоса; 4 —передний подшипник; 5 —сальник;
б—»вал насоса; 7 — задний подшипник; 8 — статор; 9 — ротор; 10 — распределительный диск; 11—крышка насоса; 12 — перепускной клапан фильтра; 13 — перепускной клапан; 14 — лопасти; 15 — регулировочные прокладки; 16 — седло предохранительного клапана; 17 — предохранительный клапан; 18 — трубопровод; 19 — бачок; 20 — прокладка крышки насоса; 21 — заливная сетка фильтра; 22 — сапун; 23 — крышка бачка; 24 — шайба; 25 — гайка-барашек; 26 и 27 — уплотнительные кольца; 28 и 29 — прокладки трубопровода; 30 — конусная втулка; 31—пружина предохранительного клапана; 32 — направляющий стержень пружины; 33 — отверстие для подвода масла к предохранительному клапану; К — калиброванное отверстие
