Компрессор пневматического привода тормозов автобусов ЛАЗ

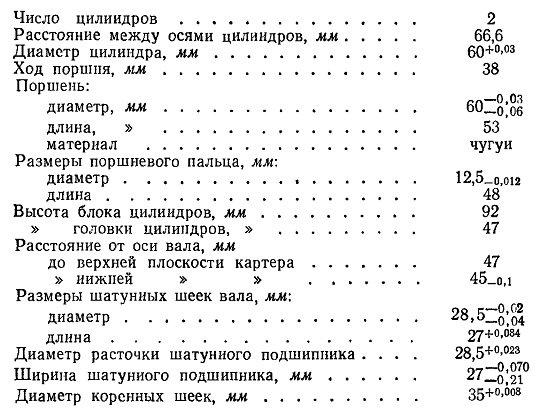

Техническая характеристика компрессора









Компрессор является источником, питающим нее агрегаты пневматического привода сжатым воздухом. На всех автобусах ЛАЗ установлен одноступенчатый двухцилиндровый непрямоточный компрессор ЗИЛ-130 (рис. 92). Производительность компрессора в зависимости от числа оборотов коленчатого вала и давления воздуха в системе показана на рис. 93. Мощность, потребляемая компрессором, зависит от числа оборотов его вала и для средних чисел оборотов (1000—1500 об/мин) лежит в пределах 0,7—3,0 л. с.

Коленчатый вал компрессора установлен на двух коренных шариковых подшипниках. В шатуны и их крышки 15 (см. рис. 92) вставлены вкладыши с баббитовой заливкой. Поршневые пальцы плавающего типа установлены в шатунах на бронзовых втулках.

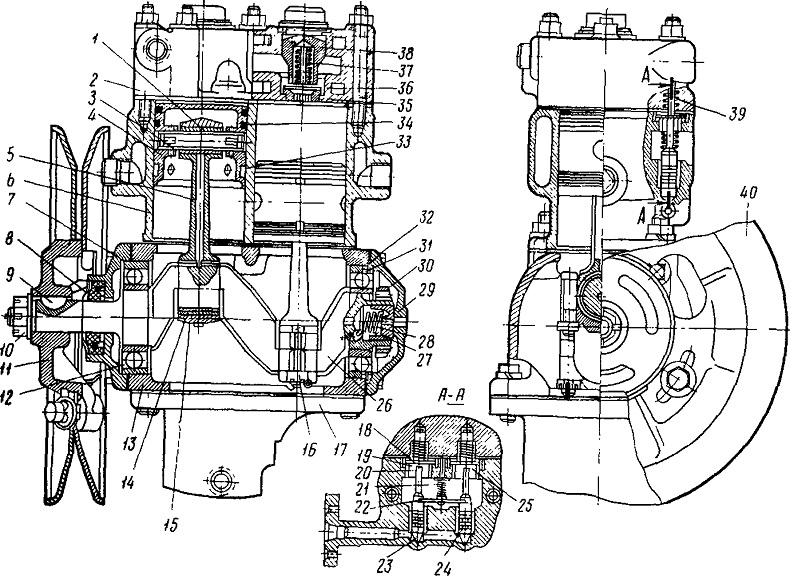

Рис. 92. Компрессор:
1 — втулка головки шатуна; 2 — головка цилиндров компрессора; 3 — палец; 4 — поршень;
5 — шатун; 6 — блок цилиндров; 7— передняя крышка; 8 — сальник передней крышки; 9 — шпонка; 10 —гайка; 11 — ступица шкива; 12 — передний шариковый подшипник коленчатого вала; 13 — картер компрессора; 14 — вкладыш; 15 — крышка шатуна; 16 — болт крепления крышки; 17 — нижняя крышка картера; 18 — впускной клапан; 19 — направляющая впускного клапана; 20 — шток впускного клапана; 21 — пружина коромысла; 22 — коромысло; 23 —плунжер; 24 — уплотнительные кольца; 25—гнездо штока впускного клапана; 26 — коленчатый вал; 27 — уплотнитель; 28 — пружина уплотнителя; 29 —задняя крышка; 30 — упорная гайка шарикового подшипника; 31— задний шариковый подшипник коленчатого вала; 32 — стопорное кольцо шарикоподшипника; 33 — маслосъемное кольцо; 34 — компрессионное кольцо; 35 - седло выпускного клапана; 36 — нагнетательный клапан; 37 — пружина нагнетательного клапана; 38 — пробка нагнетательного клапана; 39 — пружина впускного клапана; 40 — шкив

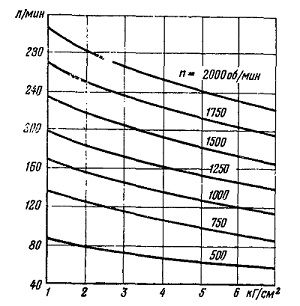

Рис. 93. Производительность компрессора в зависимости от числа оборотов коленчатого вала и давления воздуха в системе







От бокового смещения поршневой палец удерживается алюминиевыми заглушками. Каждый поршень имеет два компрессионных и одно маслосъемное кольцо.

Впуск воздуха осуществляется через пластинчатые впускные клапаны 18. В компрессор воздух поступает через воздушный фильтр двигателя.

Сжатый воздух вытесняется поршнем 4 в пневматическую систему через самодействующие пластинчатые нагнетательные клапаны 36. Клапаны расположены в головке цилиндров и поджимаются к гнезду пружинами, установленными внутри корпуса клапана. Этот корпус ограничивает отход клапана вверх.

К боковой части камеры сжатия цилиндра подходит канал от пластинчатого впускного клапана 18, прижимаемого к своему гнезду пружиной, упирающейся в углубление в головке цилиндров.

Отключение подачи воздуха в систему осуществляется следующим образом: при достижении в пневматической системе давления воздуха 7,0—7,3 кГ/см2 регулятор давления включается и подает воздух по горизонтальному каналу в блоке цилиндров под плунжеры 23 разгрузочного устройства. Плунжеры, поднимаясь, открывают впускные клапаны 18 обоих цилиндров, сообщая полости цилиндров между собой. Таким образом, воздух перекачивается из цилиндра в цилиндр, не поступая в систему.

При снижении давления воздуха в системе до 5,6—6,0 кГ/см2 регулятор прекращает подачу воздуха, разгрузочное устройство соединяет подплунжерное пространство с атмосферой, плунжеры опускаются, освобождая впускные клапаны, и компрессор начинает нагнетать воздух в пневматическую систему.

Охлаждение компрессора осуществляется жидкостью, подводимой из системы охлаждения двигателя в головку и блок цилиндров. Заполнение системы охлаждения компрессора жидкостью происходит только при работающем двигателе (через 3—5 мин после начала работы двигателя).

Масло в компрессор поступает по трубопроводу из системы смазки двигателя. Уплотнитель 27 задней крышки 29 картера 13 обеспечивает подачу масла внутрь коленчатого вала. К шатунным подшипникам, поршневым пальцам 3 и на зеркало цилиндров масло подается но отверстиям, выполненным в коленчатом валу и в

теле шатуна. Коренные подшипники коленчатого вала смазываются разбрызгиванием. Стекающее масло попадает в нижнюю крышку 17 картера компрессора и по трубопроводу возвращается в систему смазки двигателя.
