Указатели давления масла автобусов ЛАЗ
Указатели давления масла состоят из приемника и
датчика ММ350-Б или ММ352 (приемник УК.120 работает в комплекте с
датчиком ММ350-Б).
Приемники указателей давления аналогичны приемникам указателей
температуры. Датчик представляет собой мембранный манометр реостатного
типа. Под действием давления в измеряемой системе мембрана датчика
прогибается и давит на регулировочный винт поводкового механизма,
который перемещает ползунок по реостату, изменяя его сопротивление.
Погрешность показаний и необходимые поверочные данные приведены в табл.
10.
Таблица 10
|
Пределы измерений, кГ. с.к2 |
Проверяемые точки шчалы, кГ\см2 |
Погрешность показаний, кГ/см2 |
Сопротивление датчика, ом |
|
0—6 |
0 |
|
168 |
|
|
2 |
гЬ 0,4 |
111 |
|
|
4 |
--0,4 |
60 |
|
|
6 |
±0,4 |
30 |
|
0-8 |
0 |
|
169 |
|
|
4 |
4 0,6 |
98 |
|
|
6 |
+ 0,6 |
68 |
|
|
8 |
±0,6 |
42 |
Указатель уровня топлива автобусов ЛАЗ
Указатель уровня топлива также работает с
реостатным датчиком БМ125-А. Принцип действия приемника указателя уровня
аналогичен принципу действия приемников указателей давления и
температуры. Разница лишь в том, что в момент включения при положении
стрелки на первом делении шкалы у указателей температуры и давления
сопротивление датчика имеет наибольшее значение, а у указателей уровня
топлива — наименьшее.
Допустимые погрешности показаний и поверочные данные указателей уровня
топлива УБ106 приведены в табл. 11.

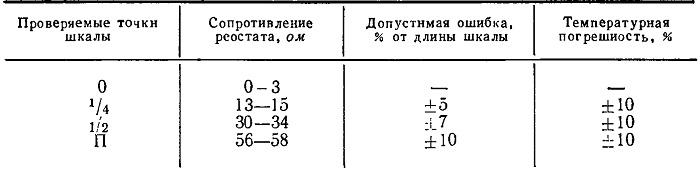

Таблица 11
