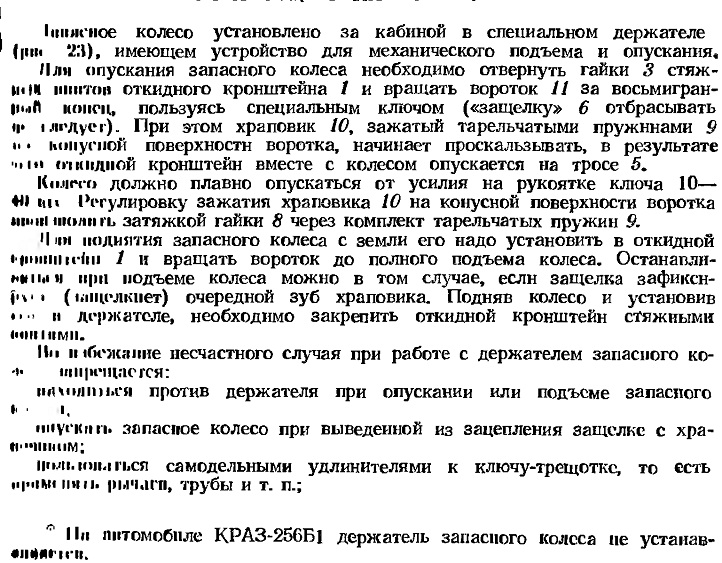

УСТАНОВКА ЗАПАСНОГО КОЛЕСА АВТОМОБИЛЕЙ КрАЗ-256Б1, КрАЗ-257Б1, КрАЗ-258Б1

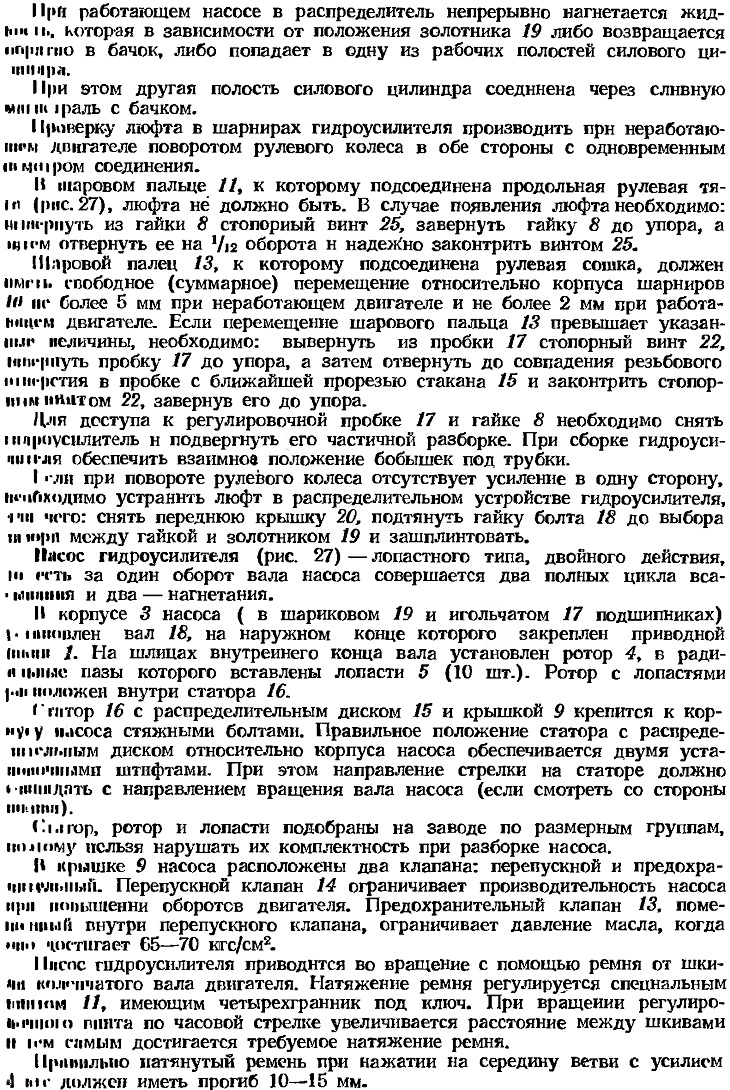

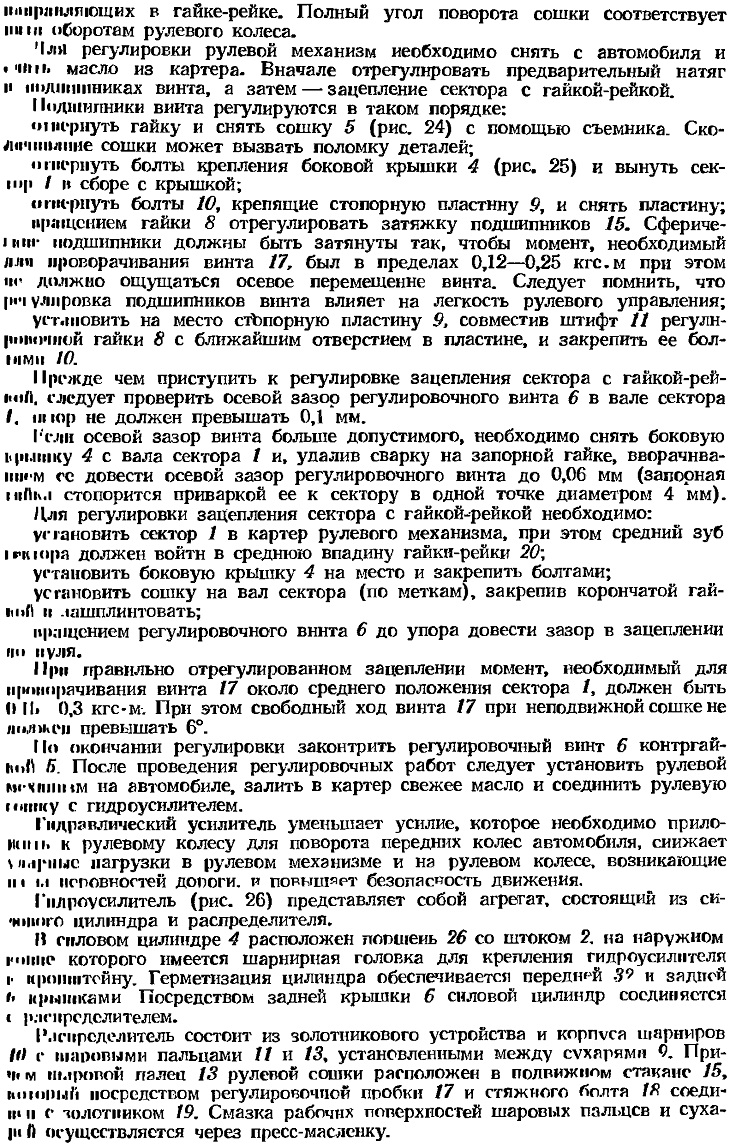

Гидроусилитель руля автомобилей КрАЗ-256Б1, КрАЗ-257Б1, КрАЗ-258Б1









Рис. 25. Рулевой механизм

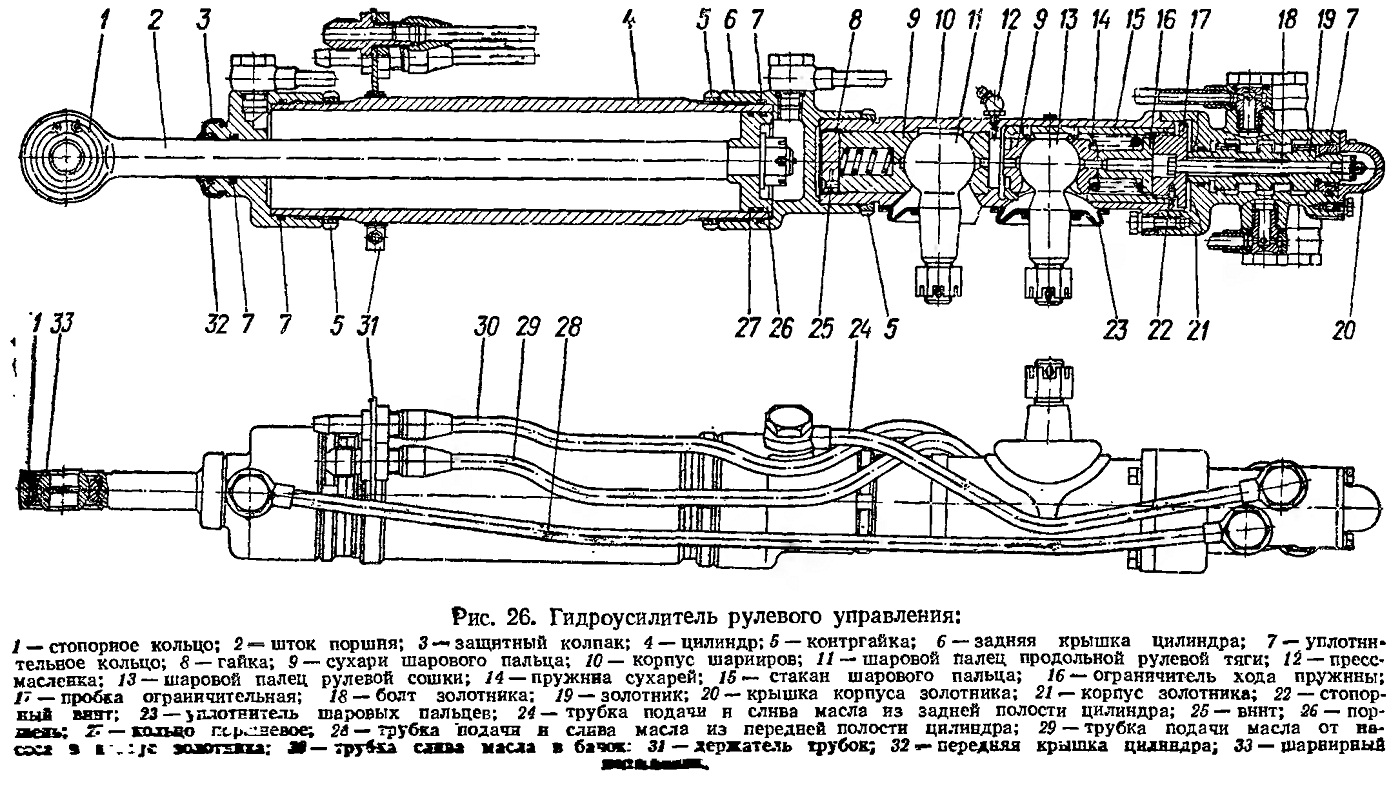

Рис. 26. Гидроусилитель рулевого управления

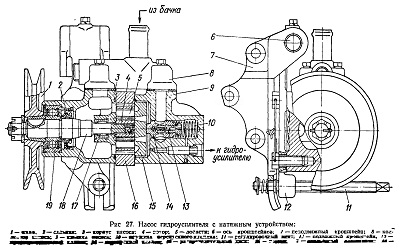

Рис 27. Насос гидроусилителя с натяжным устройством
