КАРДАННАЯ ПЕРЕДАЧА
АВТОМОБИЛЕЙ КрАЗ-256Б1, КрАЗ-257Б1, КрАЗ-258Б1

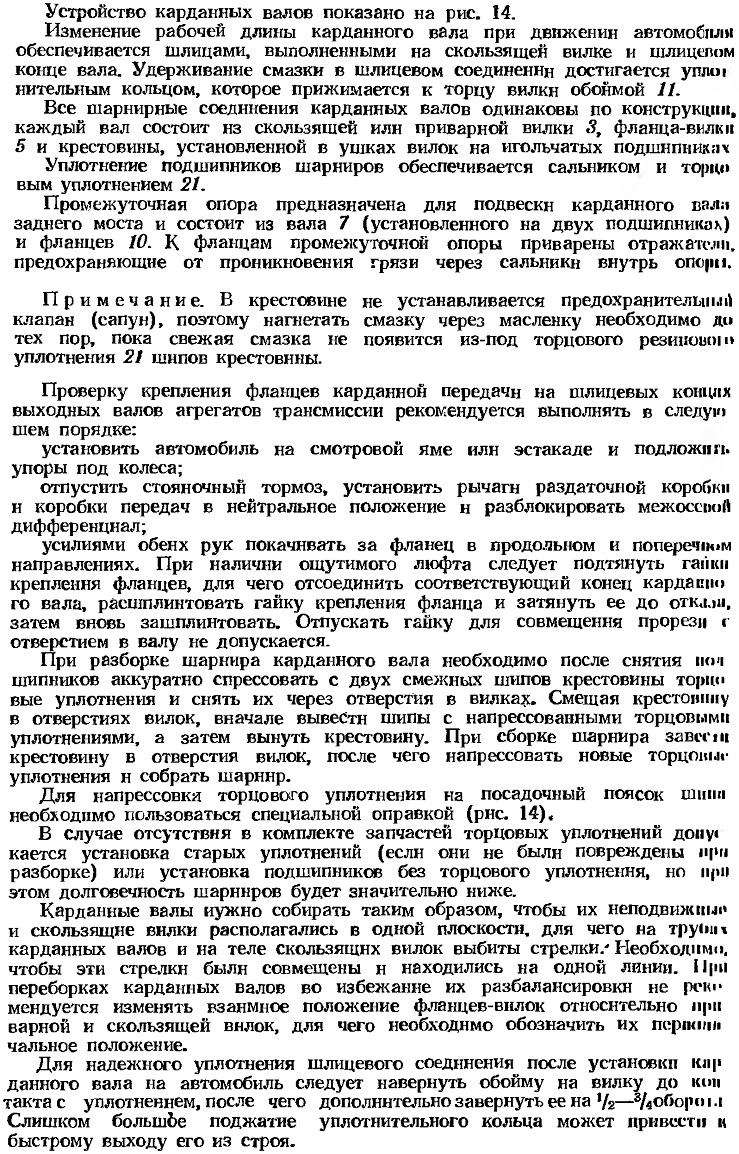

Карданная передача состоит из четырех карданных валов и промежуточной
опоры. Все карданные валы, кроме основного, расположенного между
коробкой передач и раздаточной коробкой, одинаковы по конструкции и
отличаются один от другого длиной труб.
При монтаже фланцев карданной передачи тарельчатые
пружины устанавливать выпуклой стороной к гайке.

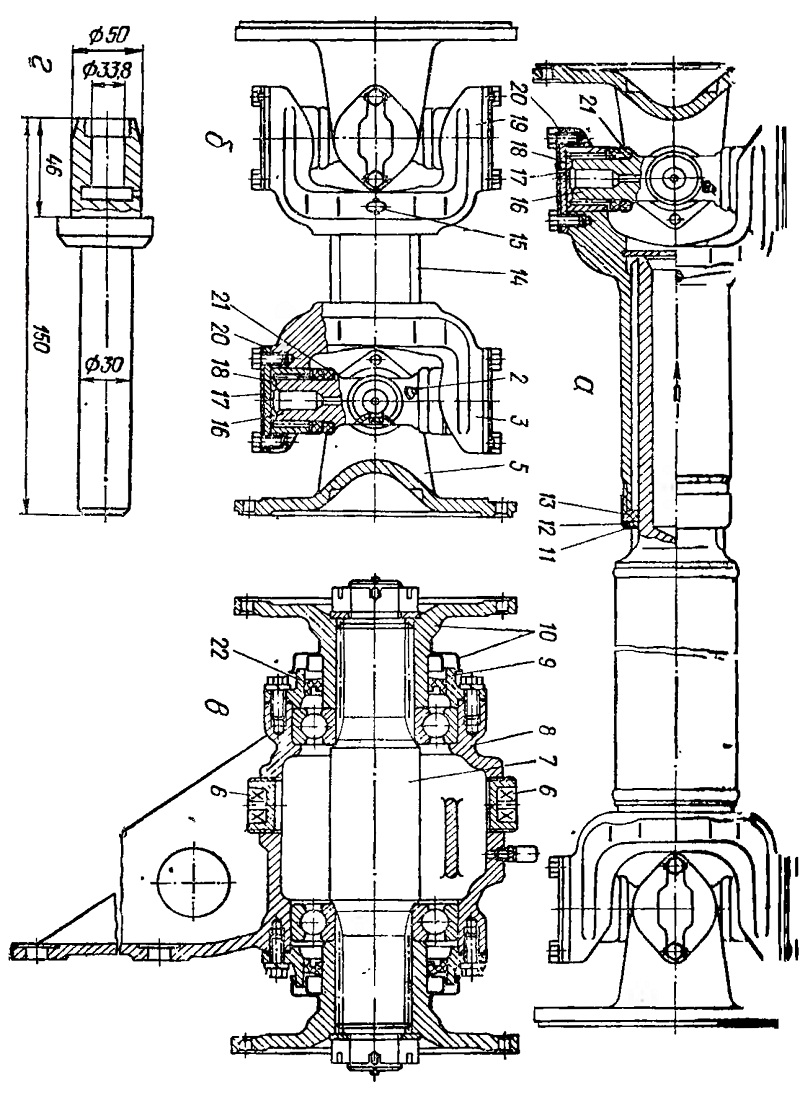

Рис. 14. Карданная передача:
1 — болт крышки; 2 — пресс-масленка; 3 — вилка скользящая; 4 — вал
карданный (сварка); 5 — фланец-вилка; В — пробки заливного и сливного
отверстий; 7 — вал опоры; 8 — кронштейн опоры; 9 — крышка опоры; 10 —
фланец с отражателем в сборе; 11 — обойма сальника; 12 —шайба сальника;
13 — кольцо уплотнительное;
14 — шлицевой вал; 15 — шплинт; 16 — крестовина; 17 — крышка подшипника;
18 — игольчатый подшипник с сальником; 19 — вилка неподвижная; 20 —
стопорная пластина; 21 — торцевое уплотнение подшипника; 22 — сальник; a
— вал карданный привода промежуточного и заднего мостов; б — вал
карданный основной; в — опора промежуточного карданного вала привода
заднего моста; г — специальная
оправка.
