УСТРОЙСТВО, РАБОТА И СПОСОБЫ РЕГУЛИРОВКИ АГРЕГАТОВ

ДВИГАТЕЛЬ
АВТОМОБИЛЕЙ КрАЗ-256Б1, КрАЗ-257Б1, КрАЗ-258Б1 И ЕГО СИСТЕМЫ

Двигатель Устройство двигателя, сцепления и коробки передач, а также правила эксплуатации и регулировки этих агрегатов описаны в инструкции по эксплуатации «Двигатели ЯМЗ-236 и ЯМЗ-238».

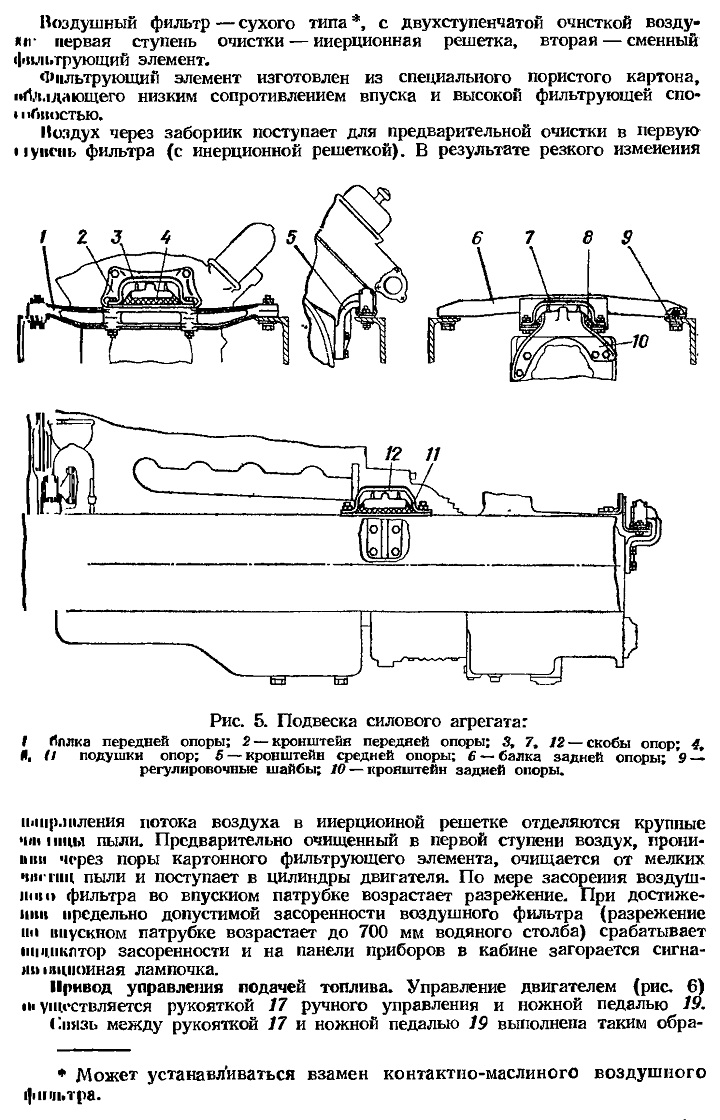

Подвеска силового агрегата. Силовой агрегат крепится к раме в четырех точках на эластичных опорах, состоящих из резиновых подушек и сков. Передняя и средние опоры — несущие. Задняя опора — поддерживающим, устанавливается в ненагруженном положении с помощью регулировочных шайб (рис. Б).

Передней и задней опорами силовой агрегат устанавливается на специальные балки 1 и 6, средними опорами — непосредственно на раму.

Опорами силового агрегата служат кронштейны 2, 5 и 10. Кронштейн У передней опоры крепится к переднему торцу блока двигателя, кронштейны  средних опор — к картеру маховика, а кронштейн 10 задней опоры — к заднему торцу коробки передач.

Подушки передней и средних опор — взаимозаменяемы. Подушка задней опоры имеет меньшую жесткость, поэтому ее нельзя использовать для средней и средних опор из-за быстрого разрушения.

Топливные баки цилиндрической формы. Оборудованы топливозаборником, датчиком указателя уровня топлива, заливной горловиной с откидной крышкой и сетчатым фильтром.

На правом баке установлен топливораспределительный кран (На автомобиле КрАЗ-256Б1 топливораспределительный кран и устанавливается.) для забора топлива из правого или левого баков. Рукоятка крана может занимать три положения:




П — соответствует забору топлива из правого бака;

Л — соответствует забору топлива из левого бака;

3 — кран закрыт.

Система питания двигателя воздухом. Эта система включает воздушный фильтр, воздухозаборник и индикатор засоренности фильтра.
